Heizungs- und Fernheizungsregler TROVIS 5578-E und I/O-Modul

Vielfältig und modular erweiterbar

Das Automationssystem 5500 wurde um den Heizungs- und Fernheizungsregler TROVIS 5578-E und um das Erweiterungsmodul TROVIS I/O ergänzt.

Der Regler stellt einen weiteren, konsequenten Schritt in Richtung Digitalisierung der Nah- und Fernwärme dar. Durch den integrierten Ethernet-Anschluss kommuniziert der Heizungsregler direkt mit dem Asset-Management-System SAM DISTRICT ENERGY. Ein bisher notwendiges Gateway entfällt. Auch die Aufschaltung auf lokale Leittechnik ist nun flexibel per Ethernet oder Zweidraht wählbar. Des Weiteren ist die analoge Signalverarbeitung erweitert worden und der Regler bietet zusätzlich den Anschluss für die brandneuen TROVIS I/O-Module. Damit kann der Regler bis zu sechs Heizkreise unterstützen. Neu ist ebenfalls die Leuchtdiode (grün/rot) im Drehschalter. Diese gibt über den Betriebszustand Auskunft. Alles in der gewohnten und einfachen Bedienung mit vollgrafischem Display und Dreh-/Druckknopf.

Die wichtigsten Features

  • Direkte Anbindung an SAM DISTRICT ENERGY
  • Modbus TCP zur Anbindung an Leitsysteme
  • Datenverschlüsselung (AES 256 Bit)
  • Erweiterung der Analogsignalverarbeitung
  • Bis zu sechs Heizkreise mit drei TROVIS I/O-Modulen
  • Vorbereitet zur Bluetooth-Kommunikation via APP

TROVIS 5578-E

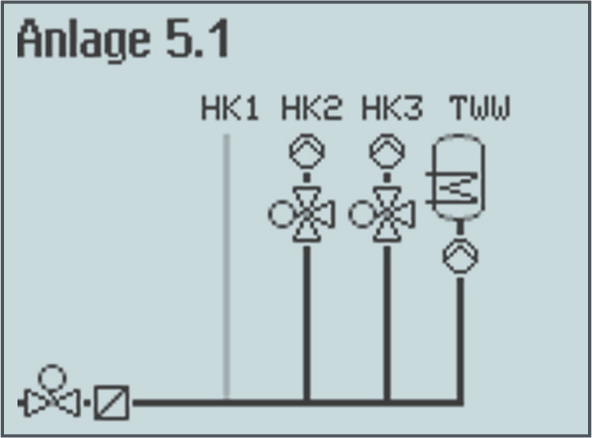

  • 1x Heizkreisverteiler-Regelkreis, 1x direkter Heizkreis,
    2x nachgeregelter Heizkreis und Trinkwasserspeicher
  • 1x witterungsgeführter Pufferspeicherkreis und
  • 2x nachgeregelter Heizkreis
  • 1x witterungsgeführter Pufferspeicherkreis,
    1x nachgeregelter Heizkreis und 1x Frischwassermodul
  • 1x Trinkwasserkreis und 1x Heizkreisverteiler-Regelkreis,
    1x direkter Heizkreis und 1x nachgeregelter Heizkreis
  • 1x Trinkwasserkreis und 2x Heizkreis
  • 3x Heizkreis
  • 4x Ausgang 0 bis 10 V oder PWM (konfigurierbar)
    Regelung der Trinkwassertemperatur nach dem Durchlauferhitzer-Prinzip mit drehzahlgeregelter Heizmittel-Umwälzpumpe
    Regelung des Pufferspeicher-Ladevolumenstroms mit drehzahlgeregelter Heizmittel-Umwälzpumpe

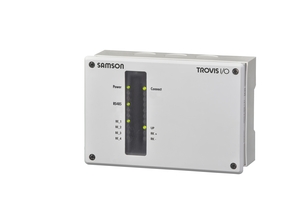

TROVIS I/O

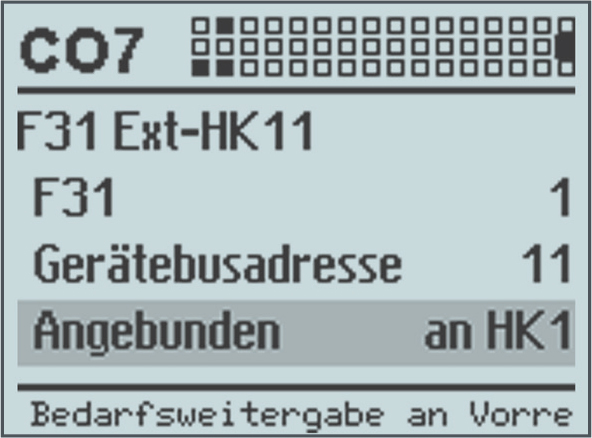

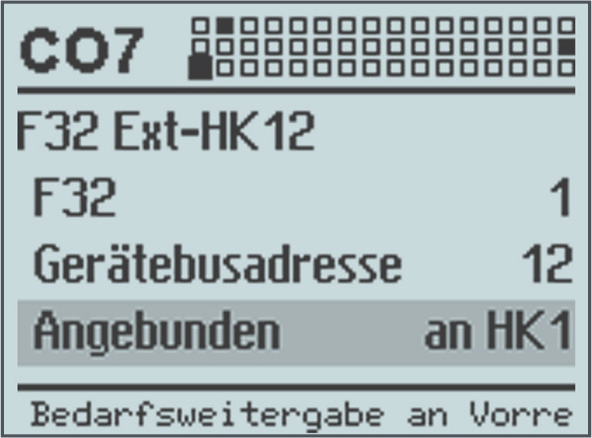

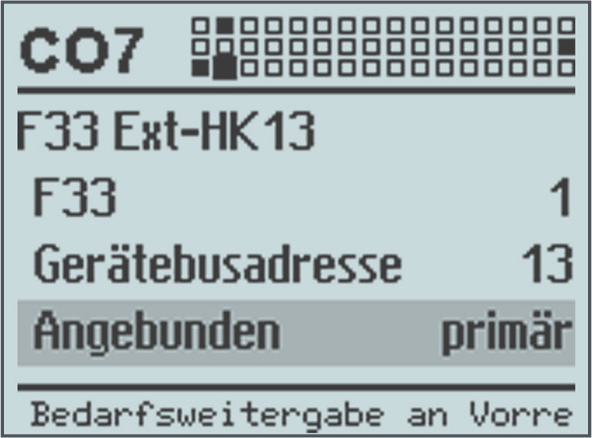

  • Anbindung von bis zu drei TROVIS I/O an einem TROVIS 5578 via Gerätebus

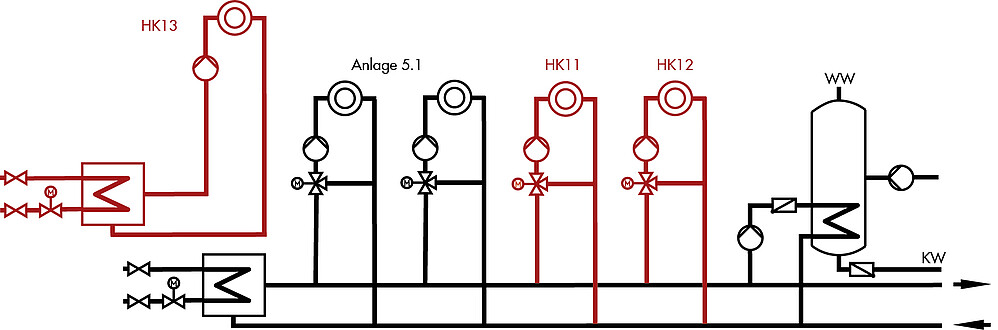

Jedes TROVIS I/O ermöglicht die Erweiterung jeder einstellbaren Anlage um einen Heizkreis
