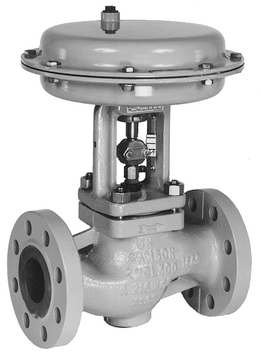

3241 - pneumatisch - ANSI

3241 - pneumatisch - ANSI

Hubventil

BAUFORM
Hubventil

EINSATZ

  • Niederdruckanwendung
  • Regelanwendung
  • Kryotechnik

AUSFÜHRUNG
ANSI

MEDIUMSTEMPERATUR
-196 bis 425 °C / -320.8 bis 797 °F

HILFSENERGIE
pneumatisch

NENNWEITE
NPS ½ bis NPS 12

NENNDRUCK
Class 125 bis Class 300

AUSKLEIDUNG
ohne

Merkmale

  • Bestehend aus Durchgangsventil und Antrieb
  • Optional mit RFID-Transponder mit eineindeutiger Kennzeichnung gemäß DIN SPEC 91406

Zubehör

  • Schmutzfänger Typ 2 N
  • Schmutzfänger Typ 2 NI

Optionen

  • Anschweißenden
  • Nachziehbare Stopfbuchspackung
  • Strömungsteiler oder AC-Garnitur zur Geräuschreduzierung
  • Isolier- oder Balgteil
  • Heizmantel
  • Lochkegel
  • Drosselschalldämpfer

3241 - pneumatisch - ANSI ist mit folgenden Antrieben kombinierbar:

Merkmale:

  • Einfachwirkender Hubantrieb mit Rollmembran und innenliegenden Federn
  • Antriebsfläche von 120 bis 2x2800 cm²
  • Geringe Bauhöhe
  • Hohe Stellkräfte bei hoher Stellgeschwindigkeit
  • Geringe Reibung
  • Verschiedene Nennsignalbereiche durch Variation der Federzahl oder durch Verändern der Federvorspannung
  • Ändern des Nennsignalbereichs und Umkehr der Wirkrichtung ohne Spezialwerkzeuge möglich (auch bei Ausführung mit Handverstellung)

Merkmale:

  • Einfachwirkender Hubantrieb mit Rollmembran und innenliegenden Federn
  • Antriebsfläche von 120 bis 750 cm²
  • Direktanbau von Zubehör an zusätzlichem Joch mit geschütztem Hubabgriff
  • Geringe Bauhöhe
  • Hohe Stellkräfte bei hoher Stellgeschwindigkeit
  • Geringe Reibung
  • Verschiedene Nennsignalbereiche durch Variation der Federzahl oder durch Verändern der Federvorspannung
  • Ändern des Nennsignalbereichs und Umkehr der Wirkrichtung ohne Spezialwerkzeuge möglich (auch bei Ausführung mit Handverstellung)

Merkmale:

  • Spindelantrieb mit nicht steigendem Handrad
  • Handraddurchmesser 180 oder 250 mm
  • Geringe Bauhöhe
  • Einfache Kupplung mit dem Ventil
  • Verriegelung der Ventilstellung gegen selbsttätiges Verstellen

Information

  • WA 263

    Broschüre: AC-Garnituren
    Anti-Cavitation-System
    [DE][EN]
  • WA 134

    Flyer: Gute Gründe für die richtige Entscheidung
    Typ 3241
    [DE][EN][FR][ES]
  • WA NA 105

    : Type 3241 Globe Control Valve
    [EN]
  • T 8081

    Strömungsteiler für Stellventile
    ST 1 · ST 2 · ST 3
    [DE][EN][FR]
  • T 8000-6

    Übersichtsblatt
    Packungen für Hubventile
    Packungsformen und Einsatzbereiche
    [DE][EN]
  • T 02

    Übersichtsblatt
    Armaturen für Trinkwasseranwendungen
    [DE][EN]
  • T 8084

    Drosselschalldämpfer Typ 3381
    für Stellventile Typ 3251, Typ 3254, Typ 3256 und Typ 3241
    DIN- und ANSI-Ausführung
    [DE][EN][FR]
  • T 8082

    Pneumatische Stellventile mit AC‑1-Garnitur
    [DE][EN]
  • T 8086

    Stellventile mit Lochkegel
    DIN- und ANSI-Ausführung
    [DE][EN]
  • T 8012

    Pneumatische Stellventile Typ 3241-1 und Typ 3241-7
    Durchgangsventil Typ 3241
    ANSI-Ausführung
    [DE][EN]
  • T 8000-1

    Übersichtsblatt:
    Pneumatische und elektrische Stellventile
    Bauart 240 · 250 · 290 · Baureihe V2001 · PFEIFFER
    [DE][EN]
  • T 8000-2

    Übersichtsblatt:
    Pneumatische und elektrische Stellventile
    Bauart 240 • 250 • 290 • SAMSON PFEIFFER
    Werkstoffe und Druck-Temperatur-Diagramme
    [DE][EN]
  • T 8000-3

    Übersichtsblatt:
    Pneumatische und elektrische Stellventile
    Bauart 240 • 250
    Durchflusskoeffizienten für die Ventile
    Typ 3241 • Typ 3248 • Typ 3249 • Typ 3251 • Typ 3321 • Typ 3347 • Typ 3598
    [DE][EN]
  • T 8000-4

    Bauart 240 · 250 · 280
    Pneumatische Stellventile
    Übersichtsblatt Teil 4
    Zulässige Differenzdrücke für die Ventile
    Typ 3241 · Typ 3251 · Typ 3254 · Typ 3256 · Typ 3281 · Typ 3284 · Typ 3286
    [DE][EN]

Support

  • EB 8012

    Ventil Typ 3241
    ANSI- und JIS-Ausführung
    [DE][EN][ZH]
  • EL 8015-K

    Beschreibung Ersatzteilkit Typ 3241
    [DE][EN]
  • EL 8015

    Durchgangsventil Typ 3241
    [DE][EN]
  • H 02

    Geeignete Maschinenkomponenten für pneumatische SAMSON-Stellventile mit Konformitätserklärung für vollständige Maschinen
    [DE][EN]
  • H 01

    Sauerstoff
    Anweisungen und Informationen zum sicheren Umgang mit Geräten für Sauerstoffanwendungen
    [DE][EN]

DXF Datei aus Typenblatt
