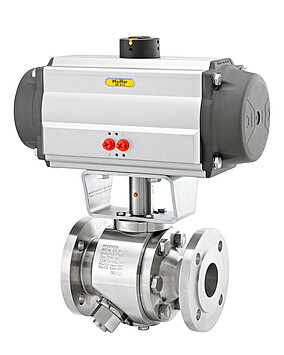

BR 51b - pneumatisch - DIN
Kugelhahn
BAUFORM
Kugelhahn
EINSATZ
- Niederdruckanwendung
- Auf/Zu-Anwendung
AUSFÜHRUNG
DIN
MEDIUMSTEMPERATUR
-60
bis 200 °C /
-76
bis
392 °F
HILFSENERGIE
pneumatisch
NENNWEITE
DN 15
bis
DN 200
NENNDRUCK
PN 10
bis
PN 40
AUSKLEIDUNG
ohne
Merkmale
- Für Block and Bleed-Applikation
- Bestehend aus Kugelhahn und Antrieb
- Gehäuse, Kugel und Schaltwelle aus Edelstahl, Nickel, Titan und anderen korrosionsfesten Werkstoffen
- Dichtringe beidseitig angefedert
- Standard-Schnittstelle DIN ISO 5211
- Voller Durchgang
- Ausblassichere Schaltwelle
- Austauschbare PTFE-Dichtringe
- Tellerfedervorgespannte PTFE-Dachmanschettenpackung
- TA Luft
- Baulängen nach DIN EN 558 Reihe 1
- Dichtheit nach DIN EN 12266
Zubehör
- Handhebel
- Luftfilter
Optionen
- Gehäuse oder Bauteile aus Sonderwerkstoffen (z. B. Monel®, Hastelloy®)
- Doppelte Stopfbuchse mit Prüfanschluss
- Fire-safe-Ausführung
- Heizmantel, Stahl oder Edelstahl mit diversen Adaptionen
- Flanschnut nach DIN EN 1092
- Bleed-Anschluss mit diversen Adaptionen
BR 51b - pneumatisch - DIN ist mit folgenden Antrieben kombinierbar:
Merkmale:
- Einfach- oder doppeltwirkender Kolbenantrieb
- Geeignet für hohe Anforderungen in Chemieanlagen
- Stellwinkel 90°
- Stelldrücke bis 10 bar
- Drehmomente von 5 bis 11674 Nm
- Temperaturen von –40 bis +80 °C
- Großer Einstellbereich der Endlagen ( +5°/–15°)
- Diagonale oder parallele Vierkantstellung
- Stellungsanzeige frei einstellbar in 45°-Schritten
- Gekapselte Federpakete
- Spielfreie Kraftübertragung durch Evolventenverzahnung
- Umkehrbare Drehrichtung ohne zusätzliche Bauteile
- Oberflächenveredelung durch Kesternich- und Salzsprühtest geprüft
- Zentrierring ins Gehäuse gefräst
- Genormter Anbau von Zusatzgeräten nach VDI/VDE 3845 oder NAMUR
- Einfache Aufbaumöglichkeiten nach DIN EN ISO 5211
- Ausblassichere Endanschlagsschrauben
- Hohe Standard-Stellgeschwindigkeiten
Merkmale:
- Einfach- oder doppeltwirkender Kolbenantrieb
- Geeignet für hohe Anforderungen in Chemieanlagen
- Stellwinkel 90°
- Stelldrücke bis 10 bar
- Drehmomente von 18 bis 1702 Nm
- Temperaturen von –40 bis +80 °C
- Großer Einstellbereich der Endlagen ( +5°/–15°)
- Zusätzlicher Pneumatik-Zugang am oberen Wellenende
- Diagonale oder parallele Vierkantstellung
- Stellungsanzeige frei einstellbar in 45°-Schritten
- Gekapselte Federpakete
- Spielfreie Kraftübertragung durch Evolventenverzahnung
- Umkehrbare Drehrichtung ohne zusätzliche Bauteile
- Oberflächenveredelung durch Kesternich- und Salzsprühtest geprüft
- Zentrierring ins Gehäuse gefräst
- Genormter Anbau von Zusatzgeräten nach VDI/VDE 3845 bzw. NAMUR und VDI/VDE 3847
- Einfache Aufbaumöglichkeiten nach DIN EN ISO 5211
- Ausblassichere Endanschlagsschrauben
- Hohe Standard-Stellgeschwindigkeiten
- Integrierte Automatisierung nach VDI/VDE 3847
