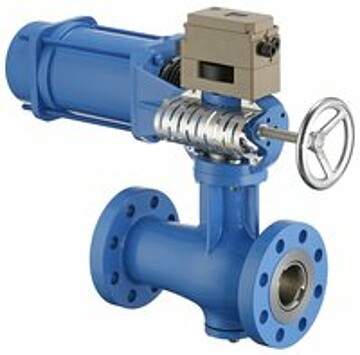

73.3 - pneumatisch - DIN
Drehkegelventil
BAUFORM
Drehkegelventil
EINSATZ
- Regelanwendung
- Auf/Zu-Anwendung
- Hochdruckanwendung
AUSFÜHRUNG
DIN
MEDIUMSTEMPERATUR
-100
bis 500 °C /
-148
bis
932 °F
HILFSENERGIE
pneumatisch
NENNWEITE
DN 25
bis
DN 250
NENNDRUCK
PN 63
bis
PN 160
AUSKLEIDUNG
ohne
Merkmale
- Pneumatisches Stellventil mit doppelexzentrischer Geometrie
- Hubventilbaulänge
Zubehör
- - - -
Optionen
- Schallminderer für Gase, Dampf und Flüssigkeiten
73.3 - pneumatisch - DIN ist mit folgenden Antrieben kombinierbar:
Merkmale:
- Sehr langer Stellhub
- Drehmoment bis 1000 Nm
- Sehr feine Regelung
Merkmale:
- Einfachwirkend
Merkmale:
- Mit einer oder mit zwei zentrischen Rückstellfedern
- Membranfläche 330 oder 735 cm²
- Federmoment bis 146 Nm
Merkmale:
- Mit einer oder mit zwei zentrischen Rückstellfedern
- Membranfläche 1636 oder 3447 cm²
- Federmoment bis 1976 Nm
Merkmale:
- Mit mehreren Rückstellfedern
- Membranfläche 1636 oder 3447 cm²
- Federmoment bis 8247 Nm
Information
WA 414
Sonderdruck: Das Drehkegelventil als Regelorgan
[DE]
Support
EB 005.035
Ventilbaureihen 82, 72, 73zur Kombination mit pneumatischen Kolbenantrieben (z.B. AT, BR31a usw.)[DE][EN]EB 005.022
Ventilbaureihen 82, 72, 73zur Kombination mit pneumatischen Membranantrieben (z.B. Typ R, MD, MN, MZ)[DE][EN]EB 005.032
Drehkegelventile Typ 72. 73, 82 zu Kombination mit Antrieb Typ MDAbstützung/Aufhängung des Antriebs & Stellventils in der Rohrleitung[DE][EN]EB 005.031
Drehkegelventile Typ 72. 73, 82 zu Kombination mit Antrieb Typ MZAbstützung/Aufhängung des Antriebs & Stellventils in der Rohrleitung[DE][EN]EB 005.045
Lagerung von VETEC Produkten
Drehkegelventile der Baureihen 62, 72, 73, 82 mit Antrieben z. B. Typ R, MEinzelteile (z. B. Schallminderungen), Ersatzteile, Elastomere[DE][EN]
