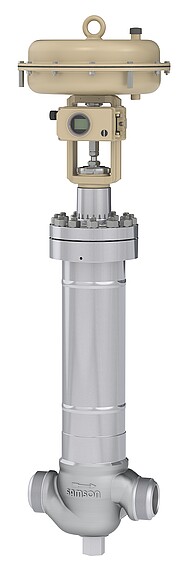

FROSTY – Tieftemperaturventil Typ 3598 für Hochdruckanwendungen
Entwickelt für die Bedürfnisse unserer Kunden
- Minimaler Energieverlust an die Umgebung durch Tieftemperaturverlängerung und Zirkulationssperre
- Einbau in vakuumisolierte Rohrleitungen, Luftzerlegungsanlagen (Coldbox) sowie Peripherieanlagen möglich, optional mit Abdeckplatte
- Wartungsarbeiten ohne Ausbau aus der Einhausung oder Entfernung der Isolierung möglich
- Sitz, Kolben und Zirkulationssperre nach Demontage des Antriebs erreichbar
- Cv-Werte und Ventilcharakteristik durch Austausch des Käfigs an Kundenanforderung adaptierbar
Links zum Thema:

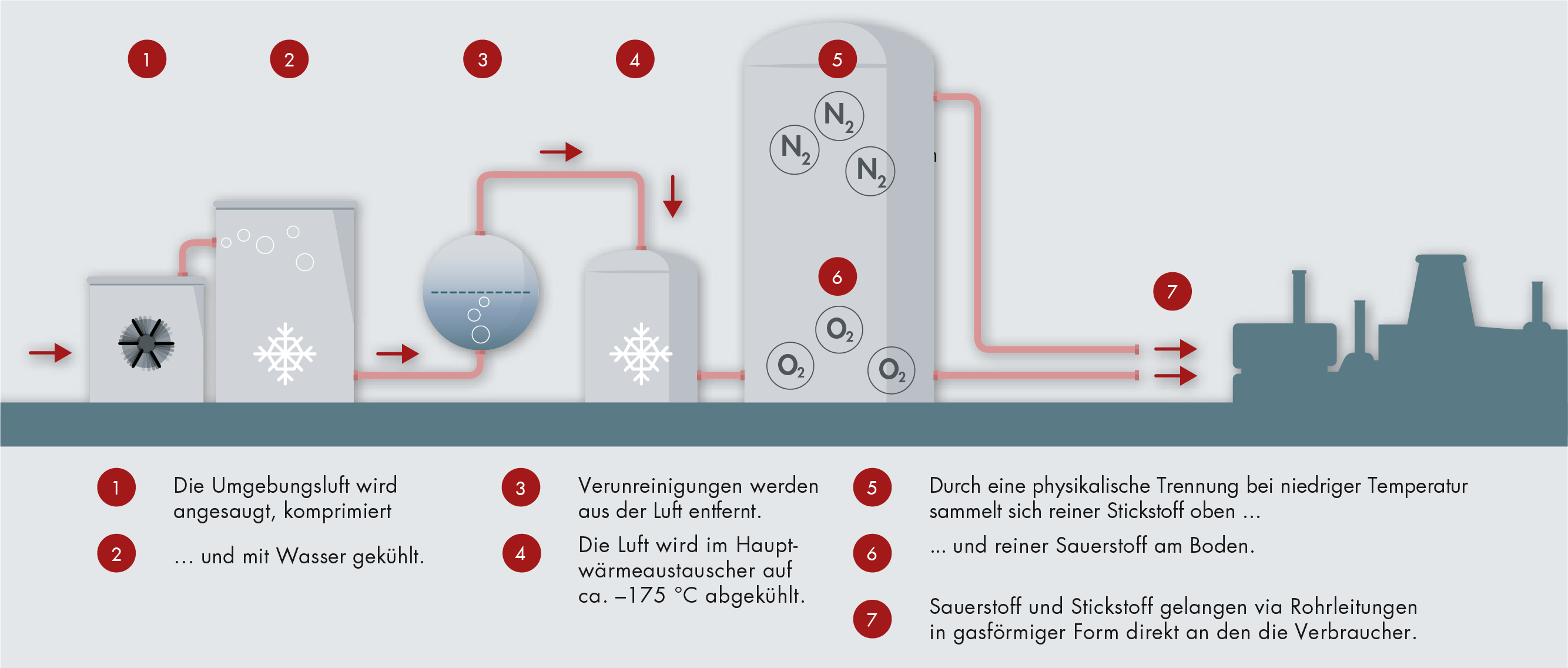

- Flyer: Developed for the future needs of our customers Cryogenic processes for air separation units (ASU) [nur Englisch]

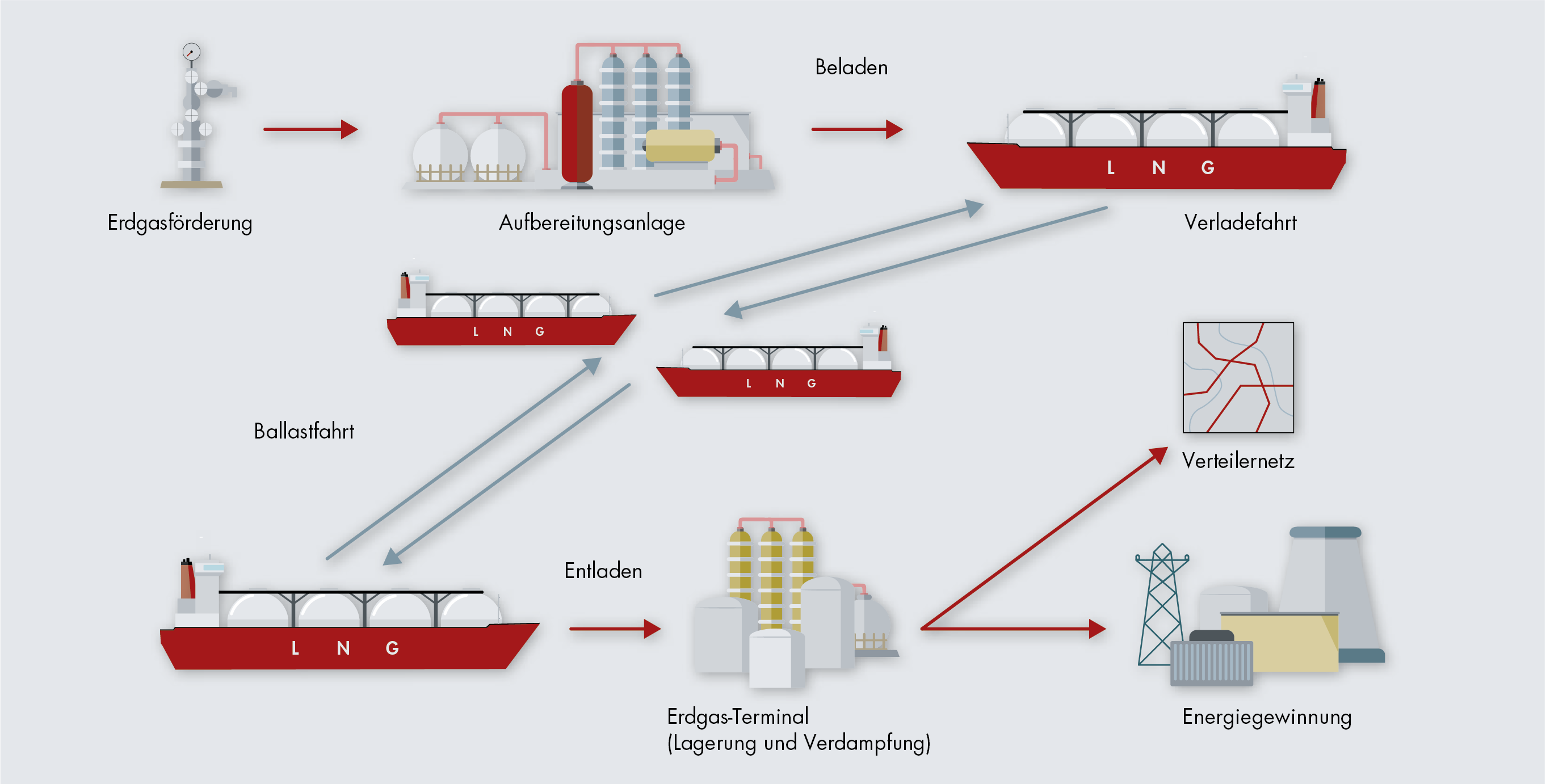

- Flyer: Developed for the future needs of our customers Cryogenic applications for liquid natural gas (LNG) [nur Englisch]
- Veröffentlichung: Tiefkalten Medien eiskalt begegnen; Quelle: cav 11-2019
Typische Einsatzgebiete
| Kundenanforderung | Herausforderung | Lösung |
|---|---|---|
| Hohe Energieeffizienz | Großer Temperaturunterschied zwischen Betriebs- und Umgebungstemperatur | Konstruktion ermöglicht den Abschluss zur Umgebung |
| Schnelle und einfache Instandhaltung im eingebautem Zustand | Ventil kann komplett eingehaust oder einisoliert sein | Top-Entry-Bauweise ermöglicht den Zugang zu allen Verschleißteilen ohne Entfernen der Einhausung oder Isolierung |
| Möglichst kompaktes Stellventil | Speziell bei hohen Drücken werden hohe Antriebskräfte benötigt | Die standadmäßig eingebaute Druckentlastung erlaubt den Einsatz von kompakten und leichten Antrieben |
| Erhöhte Anforderungen an das Ventil, z. B. durch hohe Differenzdrücke, Kavitation und Flashing | Regelung unter schwierigen Bedingungen, Vermeidung von Vibrationen, Minimierung von Verschleißerscheinungen | Robustes Cage-Design |
| Kundenanforderung | Herausforderung | Lösung |
|---|---|---|
| Hohe Energieeffizienz | Großer Temperaturunterschied zwischen Betriebs- und Umgebungstemperatur | Die Konstruktion ermöglicht eine direkte Anpassung an die Coldbox. Eine Abdeckplatte sorgt für den sicheren Abschluss zur Umgebung. |
| Schnelle und einfache Instandhaltung im eingebautem Zustand | Ventil ist komplett eingehaust/einisoliert | Top-Entry-Bauweise ermöglicht den Zugang zu allen Verschleißteilen ohne Entfernen der Einhausung oder Isolierung |
| Kleinstmögliche Abmessungen und Gewichte aller mit der Coldbox verbundenen Komponenten | Speziell bei hohen Drücken werden hohe Antriebskräfte benötigt | Die standadmäßig eingebaute Druckentlastung erlaubt den Einsatz von kompakten und leichten Antrieben |
| Erhöhte Anforderungen an das Ventil | Regelung unter schwierigen Bedingungen, Vermeidung von Vibrationen, Minimierung von Verschleißerscheinungen | Robustes Cage-Design |
| Schräge Einbaulage | Kaltes Medium gelangt in die Tieftemperaturverlängerung | Ventil wird standardmäßig mit Zirkulationssperre ausgeliefert, die verhindert, dass Medium in die Tieftemperturverlängerung gelangt. |
| Kundenanforderung | Herausforderung | Lösung |
|---|---|---|
| Spezielle Reinheitsanforderungen | Produktionsbedingte Rückstände müssen fachgerecht gereinigt werden, öl- und fettfrei, keine Partikel auf mediumberührende Oberflächen | Spezielle und regelmäßig kontrollierte Reinigungsverfahren, Montage im Reinraum, besondere Kennzeichnung der Bauteile und Ventile, geschultes Personal |
| Vermeidung von Zündquellen | Verwendung geeigneter Werkstoffpaarungen und besonderes konstruktives Design | Zusammenarbeit mit international anerkannten Sauerstoffexperten, Berücksichtigung des Stands der Technik (Normen und Richtlinien), Durchführung von Materialtests zum Aufbau von Datenbanken, Durchführung von Risikobewertungen |
| Erhöhte Anforderungen an das Ventil, z. B. durch hohe Differenzdrücke, Kavitation und Flashing | Regelung unter schwierigen Bedingungen, Vermeidung von Vibrationen, Minimierung von Verschleißerscheinungen | Robustes Cage-Design |
| Hohe Energieeffizienz | Großer Temperaturunterschied zwischen Betriebs- und Umgebungstemperatur | Die Konstruktion ermöglicht eine direkte Anpassung an die Coldbox. Eine Abdeckplatte sorgt für den sicheren Abschluss zur Umgebung. |
| Schnelle und einfache Instandhaltung im eingebauten Zustand | Ventil ist komplett eingehaust/einisoliert | Top-Entry-Bauweise ermöglicht den Zugang zu allen Verschleißteilen ohne Entfernen der Einhausung oder Isolierung |
| Schräge Einbaulage | Kaltes Medium gelangt in die Tieftemperaturverlängerung | Ventil wird standardmäßig mit Zirkulationssperre ausgeliefert, die verhindert, dass Medium in die Tieftemperturverlängerung gelangt. |
