VÁLVULAS

SELECTOR DE PRODUCTOS

SMART IN FLOW CONTROL

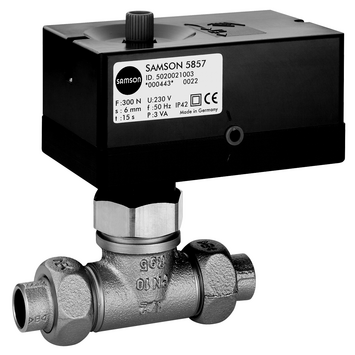

3222 N - eléctrico - DIN

3222 N - eléctrico - DIN

Válvula lineal

CONSTRUCCIÓN
Válvula lineal

USO

  • Aplicación de baja presión
  • Aplicación de regulación

EJECUCIÓN
DIN

TEMPERTURA DEL MEDIO
5 hasta 120 °C / 41 hasta 248 °F

ENERGÍA AUXILIAR
eléctrico

PASO NOMINAL
DN 15

PRESIÓN NOMINAL
PN 16

REVESTIMIENTO
Sin

Características

  • Compuesto por una válvula de paso recto de asiento simple y un accionamiento
  • Especialmente apropiado para calefacción local y amplias redes de calefacción

Accesorios

  • Filtro Tipo 2 NI

Opciones

  • Pieza intermedia de aislamiento
  • Extremos roscados
  • Extremos para soldar
  • Extremos para soldar

3222 N - eléctrico - DIN se puede combinar con los siguientes accionamientos:

Características:

  • Accionamiento lineal para unión por empuje a la válvula
  • Ejecución a elegir con ejecución 3-puntos o con posicionador digital
  • Desconexión mediante conmutadores de momento de giro
  • Mando manual mecánico
  • Indicador de la carrera
Ejecución 3-puntos:
  • Equipado con un motor síncrono y un engranaje libre de mantenimiento
Ejecución con posicionador digital:
  • Inicialización a través de un pulsador
  • Inversión del sentido de actuación por un interruptor
  • Determinación de la carrera actual a partir del tiempo de recorrido
  • Indicación de operación y fallos a través de LEDs
  • Velocidad de posicionamiento ajustable
  • Detección y eliminación de bloqueo
  • Protección contra bloqueo
  • Márgenes de señal de entrada y salida ajustables
  • Configuración, ajuste de parámetros, funciones de diagnóstico y conexión online para monitorizar a través del programa TROVIS-VIEW

Características:

  • Accionamiento lineal con regulador digital integrado
  • Unión por empuje a la válvula
  • Desconexión mediante conmutadores de momento de giro
  • Regulación de agua potable caliente en un calentador de paso en edificios pequeños y medianos, que estén conectados a una red de suministro o calefacción a distancia
  • Regulación de dos puntos de consigna diferentes, p. ej. la temperatura del agua y la temperatura del agua para desinfección térmica
  • Conmutación entre puntos de consigna a través de la entrada binaria
  • Función para mantener la temperatura y evitar el enfriamiento del intercambiador de calor entre tomas
  • Sentido de actuación reversible
  • Monitorización del valor límite
  • Configuración, ajuste de parámetros, funciones de diagnóstico y conexión online para monitorizar a través del programa TROVIS-VIEW
  • Diagnosefunktion und Online-Verbindung zur Beobachtung über die Software TROVIS-VIEW
  • Indicación de operación y fallos a través de LEDs
  • Indicador de la carrera
  • Mando manual

Características:

  • Accionamiento lineal con regulador digital integrado
  • Unión por empuje a la válvula
  • Desconexión mediante conmutadores de momento de giro
  • Regulación en edificios pequeños y medianos
  • Se puede ajustar una regulación con compensación climática, regulación con punto de consigna interno o regulación con punto de consigna interno con influencia del local
  • Limitación de la temperatura de retorno
  • Monitorización de la protección anti hielo e inicio automático de las medidas de protección
  • La protección antibloqueo automática de la bomba evita que la bomba de circulación se atasque
  • Configuración, ajuste de parámetros, funciones de diagnóstico y conexión online para monitorizar a través del programa TROVIS-VIEW
  • Diagnosefunktion und Online-Verbindung zur Beobachtung über die Software TROVIS-VIEW
  • Indicación de operación y fallos a través de LEDs
  • Indicador de la carrera
  • Mando manual

Información

  • AB 02

    Flanges
    Connecting dimensions according to DIN EN 1092-1 and DIN 2501-1
    [EN][DE]
  • AB 05

    KV coefficient · Valve sizing
    [EN][DE]
  • T 5867

    Types 3222 N/5857, 3222 N/5757-3, 3222 N/5757-7 Electric Control Valves
    Single-seated Type 3222 N Globe Valve
    [EN][DE][RU]

Ayuda

  • EB 5867

    Electric Control Valves
    Type 3222 N/5857, Type 3222 N/5757-3 and Type 3222 N/5757-7
    [EN][DE]

Archivo DXF a partir de la hoja técnica
