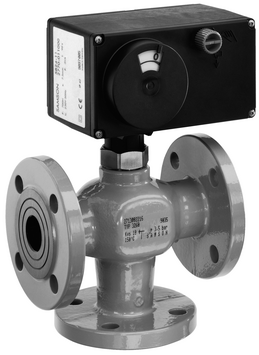

3260/3 - eléctrico - DIN

3260/3 - eléctrico - DIN

Válvula lineal

CONSTRUCCIÓN
Válvula lineal

USO

  • Aplicación de baja presión
  • Mezclar o distribuir
  • Aplicación de regulación

EJECUCIÓN
DIN

TEMPERTURA DEL MEDIO
-10 hasta 150 °C / 14 hasta 302 °F

ENERGÍA AUXILIAR
eléctrico

PASO NOMINAL
DN 15 hasta DN 300

PRESIÓN NOMINAL
PN 16

REVESTIMIENTO
Sin

Características

  • Compuesta por una válvula de 3 vías y un accionamiento
  • Algunas ejecuciones de la válvula:

Accesorios

  • Filtro Tipo 2 NI

Opciones

  • Ejecución especial para aceite

3260/3 - eléctrico - DIN se puede combinar con los siguientes accionamientos:

Características:

  • Accionamiento lineal para unión por empuje a la válvula
  • Ejecución a elegir con ejecución 3-puntos o con posicionador digital
  • Desconexión mediante conmutadores de momento de giro
  • Mando manual mecánico
  • Indicador de la carrera
Ejecución 3-puntos:
  • Equipado con un motor síncrono y un engranaje libre de mantenimiento
Ejecución con posicionador digital:
  • Inicialización a través de un pulsador
  • Inversión del sentido de actuación por un interruptor
  • Determinación de la carrera actual a partir del tiempo de recorrido
  • Indicación de operación y fallos a través de LEDs
  • Velocidad de posicionamiento ajustable
  • Detección y eliminación de bloqueo
  • Protección contra bloqueo
  • Márgenes de señal de entrada y salida ajustables
  • Configuración, ajuste de parámetros, funciones de diagnóstico y conexión online para monitorizar a través del programa TROVIS-VIEW

Características:

  • SAM DIGITAL READY
  • Accionamiento lineal para carrera nominal 15 mm o 30 mm
  • Ejecución para 15 mm a elegir con posición de seguridad (vástago entrando o saliendo del accionamiento)
  • A elegir entre la ejecución a 3-puntos o con posicionador digital
  • A elegir con puente integrado o con fijación central mediante una tuerca anular, incluidas las piezas de acoplamiento necesarias
Ejecución 3-puntos:
  • Motor síncrono con engranaje planetario libre de mantenimiento
Ejecución con posicionador digital:
  • Motor paso a paso con engranaje libre de mantenimiento
  • Ajuste de todas las funciones con un selector en el equipo
  • Configuración, ajuste de parámetros, funciones de diagnóstico y conexión online para monitorizar a través del programa TROVIS-VIEW

Características:

  • Accionamiento lineal con regulador digital integrado
  • Unión por empuje a la válvula
  • Desconexión mediante conmutadores de momento de giro
  • Regulación de agua potable caliente en un calentador de paso en edificios pequeños y medianos, que estén conectados a una red de suministro o calefacción a distancia
  • Regulación de dos puntos de consigna diferentes, p. ej. la temperatura del agua y la temperatura del agua para desinfección térmica
  • Conmutación entre puntos de consigna a través de la entrada binaria
  • Función para mantener la temperatura y evitar el enfriamiento del intercambiador de calor entre tomas
  • Sentido de actuación reversible
  • Monitorización del valor límite
  • Configuración, ajuste de parámetros, funciones de diagnóstico y conexión online para monitorizar a través del programa TROVIS-VIEW
  • Diagnosefunktion und Online-Verbindung zur Beobachtung über die Software TROVIS-VIEW
  • Indicación de operación y fallos a través de LEDs
  • Indicador de la carrera
  • Mando manual

Características:

  • Accionamiento lineal con regulador digital integrado
  • Unión por empuje a la válvula
  • Desconexión mediante conmutadores de momento de giro
  • Regulación en edificios pequeños y medianos
  • Se puede ajustar una regulación con compensación climática, regulación con punto de consigna interno o regulación con punto de consigna interno con influencia del local
  • Limitación de la temperatura de retorno
  • Monitorización de la protección anti hielo e inicio automático de las medidas de protección
  • La protección antibloqueo automática de la bomba evita que la bomba de circulación se atasque
  • Configuración, ajuste de parámetros, funciones de diagnóstico y conexión online para monitorizar a través del programa TROVIS-VIEW
  • Diagnosefunktion und Online-Verbindung zur Beobachtung über die Software TROVIS-VIEW
  • Indicación de operación y fallos a través de LEDs
  • Indicador de la carrera
  • Mando manual

Características:

  • Adecuado para SAM DISTRICT ENERGY
  • Accionamiento lineal con dos módulos de regulación PID integrados
  • Adecuado para carrera nominal 6 mm, 12 mm o 15 mm
  • Unión por fuerza para carrera nominal 6 mm y 12 mm, unión por arrastre para carrera nominal 15 mm
  • Desconexión mediante conmutadores de momento de giro
  • Ejecuciones de equipo pre configuradas con sensores y tubería de mando para una fácil instalación
  • Consola de operación con pantalla para el ajuste del punto de consigna y de funciones de operación
  • Puesta en marcha rápida a través de valores característicos de la planta almacenados para regulación con punto de consigna interno, con punto de consigna externo, regulación de limitación y regulación en cascada
  • Mando manual
  • Indicador de la carrera

Características:

  • Adecuado para SAM DISTRICT ENERGY
  • Accionamiento lineal con dos módulos de regulación PID integrados
  • Posición de seguridad vástago saliendo del accionamiento
  • Adecuado para carrera nominal 6 mm, 12 mm o 15 mm
  • Unión por fuerza para carrera nominal 6 mm y 12 mm, unión por arrastre para carrera nominal 15 mm
  • Desconexión mediante conmutadores de momento de giro
  • Ejecuciones de equipo pre configuradas con sensores y tubería de mando para una fácil instalación
  • Consola de operación con pantalla para el ajuste del punto de consigna y de funciones de operación
  • Puesta en marcha rápida a través de valores característicos de la planta almacenados para regulación con punto de consigna interno, con punto de consigna externo, regulación de limitación y regulación en cascada
  • Mando manual
  • Indicador de la carrera

Características:

  • Accionamiento lineal para carrera nominal 15 mm o 30 mm
  • Diseño compacto con mando manual eléctrico o como opción mecánico
  • A elegir con posición de seguridad (vástago entrando y saliendo del accionamiento) para la ejecución con mando manual eléctrico

Información

  • T 5861

    Types 3260/5857, 3260/5827, 3260/3374, 3260/SAM, 3260/5757-7, 3260/5724-8, 3260/5725-8 Electric Control Valves
    Types 3260/2780, 3260/3372, 3260/3271, 3260/3277 Pneumatic Control Valves
    Type 3260 Three-way Valve
    [EN][DE]

Ayuda

  • EB 5861

    Type 3260/… Electric and Pneumatic Control Valves
    [EN][DE]
