BR 27d - pneumatic - DIN
Sampling valve
CONSTRUCCIÓN

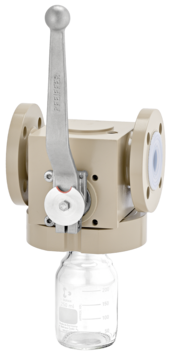

Sampling valve
USO
- Sampling
- Mezclar o distribuir
EJECUCIÓN
DIN
TEMPERTURA DEL MEDIO
-10
hasta 200 °C /
14
hasta
392 °F
ENERGÍA AUXILIAR
neumático
PASO NOMINAL
DN 25
hasta
DN 80
PRESIÓN NOMINAL
PN 16
REVESTIMIENTO
PFA
Características
- Discontinuous sampling valve
- Consisting of sampling valve and hand lever or actuator or dead man‘s handle
- Inline sampling ball valve for horizontal installation
- Tight-closing, cavity-free PFA-lined sampling valve designed to sample liquids from flowing media without a bypass
- Body of 1.0460 with PFA lining
- Ball/shaft of 1.4021 with PTFE coating
- Representative sampling due to the direct installation in the pipeline
- DIN ISO 5211 interface as standard
- PTFE V-ring packing loaded by disk springs
- No necking or abrasion of the pipeline during sampling
- Venting or control connection 1/4"
- Seat ring shells for a sampling without cavity
- The sampling valve has a connection as per ISO 4796, DIN thread GL 45
- Leakage requirements according to DIN EN 12266 or API 598
- Sampling with a defined sample volume from a material flow
- Diverse sample volumes
- In the case of liquid media, depressurised sampling and therefore sampling from pressures to 16 bar and from vacuum permissible
- No fore- and no after-running
- No risk of overflow as the sample volume is determined per stroke
- No direct connection to the environment
- No false operation due to long opening times
Accesorios
- Hand lever
- Actuator
- Protective box in stainless steel
- Special gas chamber exhaust
- Pneumatic switch box for automation
- Pneumatic timer
- Counter
- Adapter for locally employed sample containers
Opciones
- Automatic with 180° rotary actuator
- Hand lever (180°)
BR 27d - pneumatic - DIN se puede combinar con los siguientes accionamientos:
Características:
- Accionamiento de pistón de simple o doble efecto
- Apropiado para altas exigencias de la industria química.
- Ángulo de 90°
- Presiones de mando de hasta 10 bar
- Momento de giro de 5 a 11674 Nm
- Temperaturas de –40 a +80 °C
- Gran margen de ajuste de las posiciones finales ( +5°/–15°)
- Posición cuadrada diagonal o paralela
- Indicación de la carrera de ajuste libre en pasos de 45°
- Paquetes de resortes encapsulados
- Transmisión de fuerza sin juego debido al engranaje evolvente
- Dirección de giro invertible sin necesidad de piezas adicionales
- Tratamiento de la superficie probado por la prueba de corrosión de dióxido de azufre de Kesternich y la prueba de rocío salino
- Anillo centrador fresado en el cuerpo
- Montaje de accesorios según VDI VDE 3845 o NAMUR
- Permite un montaje fácil según DIN EN ISO 5211
- Tornillos de tope final con seguro anti blow-out
- Alta velocidad de posicionamiento
Características:
- Accionamiento de pistón de simple o doble efecto
- Apropiado para altas exigencias de la industria química.
- Ángulo de 90°
- Presiones de mando de hasta 10 bar
- Momento de giro de 18 a 1702 Nm
- Temperaturas de –40 a +80 °C
- Gran margen de ajuste de las posiciones finales ( +5°/–15°)
- Additional pneumatic input at the top shaft end
- Posición cuadrada diagonal o paralela
- Indicación de la carrera de ajuste libre en pasos de 45°
- Paquetes de resortes encapsulados
- Transmisión de fuerza sin juego debido al engranaje evolvente
- Dirección de giro invertible sin necesidad de piezas adicionales
- Tratamiento de la superficie probado por la prueba de corrosión de dióxido de azufre de Kesternich y la prueba de rocío salino
- Anillo centrador fresado en el cuerpo
- Standardized attachment of valve accessories according to VDI/VDE 3845 / NAMUR and VDI/VDE 3847
- Permite un montaje fácil según DIN EN ISO 5211
- Tornillos de tope final con seguro anti blow-out
- Alta velocidad de posicionamiento
- Integrated Automation acc. to VDI/VDE 3847
