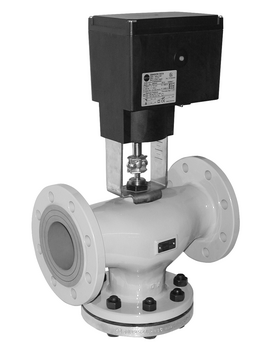

3260 – Électrique – DIN
Vanne linéaire
CONCEPTION
Vanne linéaire
UTILISATION
- Basse pression
- Régulation
EXÉCUTION
DIN
TEMPÉRATURE DU FLUIDE
5
à 150 °C /
41
à
302 °F
ALIMENTATION AUXILIAIRE
Électrique
DIAMÈTRE NOMINAL
DN 65
à
DN 150
PRESSION NOMINALE
PN 16
REVÊTEMENT
sans
Caractéristiques
- Composé d’une vanne à passage droit et d’un servomoteur
Accessoires
- Filtre à tamis type 2 NI
Options
- Exécution spéciale pour huiles
3260 – Électrique – DIN peut être combinée aux servomoteurs suivants :
Caractéristiques:
- SAM DIGITAL READY
- Servomoteur linéaire pour course nominale de 15 mm ou 30 mm
- Exécution pour 15 mm au choix avec fonction de sécurité (tige entre ou sort)
- Au choix, en exécution trois points ou avec positionneur numérique
- Au choix, avec arcade intégrée ou avec écrou crénelé, pièces d’accouplement requises comprises
- Moteur synchrone avec réducteur planétaire sans entretien
- Moteur pas-à-pas avec transmission sans entretien
- Réglage de toutes les fonctions par un bouton tourner-pousser sur l’appareil
- Configuration, paramétrage, fonction de diagnostic et mise en ligne pour une surveillance à l’aide du logiciel TROVIS-VIEW
