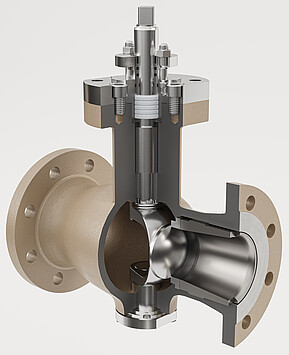

Vanne à clapet rotatif
CONCEPTION
Vanne à clapet rotatif
UTILISATION
- Régulation
- Tout ou Rien
- Cryogénique
- Adsorption par variations de pression (PSA)
EXÉCUTION
DIN
TEMPÉRATURE DU FLUIDE
-196
à 500 °C /
-320.8
à
932 °F
ALIMENTATION AUXILIAIRE
Pneumatique
DIAMÈTRE NOMINAL
DN 25
à
DN 250
PRESSION NOMINALE
PN 10
à
PN 40
REVÊTEMENT
sans
Caractéristiques
- Vanne de régulation pneumatique à géométrie excentrique double
Accessoires
- - - -
Options
- Garniture selon TA Luft/ISO 15848
- Bushing seals for trunnion bearing and shaft
- Various seat factors (Standard: F1; F0,6; F0,4; F0,25)
- Insulating section IT2 for cryogenic media (-100 to -196 °C)
- Insulating section IT1 for high and low temperature (-40 to -100 °C and 350 to 500 °C)
- Double stuffing box DSB with or without test connection
- Heating jacket HZM from DN 150
- Raccords de rinçage
- Réducteur de bruit pour gaz, vapeur et liquides
72.3-02 – Pneumatique – DIN peut être combinée aux servomoteurs suivants :
Caractéristiques:
- Très longue course de réglage
- Couple de serrage jusqu’à 1000 Nm
- Régulation très fine
Caractéristiques:
- Simple effet
Caractéristiques:
- Avec un ou deux ressorts de rappel centraux
- Surface de membrane de 330 ou 735 cm²
- Couple des ressorts jusqu’à 146 Nm
Caractéristiques:
- Avec un ou deux ressorts de rappel centraux
- Surface de membrane de 1636 ou 3447 cm²
- Couple des ressorts jusqu’à 1976 Nm
Caractéristiques:
- Avec plusieurs ressorts de rappel
- Surface de membrane de 1636 ou 3447 cm²
- Couple des ressorts jusqu’à 8247 Nm
Information
T 005.086
Rotary Plug Valve Type 72.3-02 (Design Generation 02)
[EN][DE]T 005.001
Type 72.3 and 72.3-02 Rotary Plug Valve
[EN][DE]T 005.085
Kvs/Cv flow coefficients
RPV Series 62, 72, 73, 82
[EN]T 005.069
Overview
Max. permissible Differential Pressures (Δp) for Standard Configurations Valve with ActuatorRotary Plug Valves Series 72, 82, 73 for Combination with Pneumatic Actuators Type AT, BR31a, R, M (MN, MZ, MD)[EN][DE]
Assistance
EB 005.035
Valve Series 82, 72, 73in combination with a pneumatic piston actuator (e.g., Type AT, BR31a etc.)[EN][DE]EB 005.022
Valve Series 82, 72, 73in combination with a pneumatic diaphragm actuator (e.g., Type R, MD, MN, MZ)[EN][DE]EB 005.069
Rotary Plug Control Valves Series 62, 72, 73, 82Markings on the device[EN][DE]
