BR 22a – Pneumatique – DIN

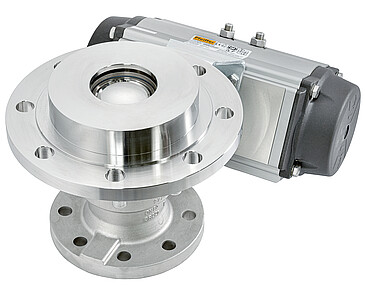

Vanne de fond de cuve
CONCEPTION
Vanne de fond de cuve
UTILISATION
- Basse pression
- Tout ou Rien
EXÉCUTION
DIN
TEMPÉRATURE DU FLUIDE
-10
à 200 °C /
14
à
392 °F
ALIMENTATION AUXILIAIRE
Pneumatique
DIAMÈTRE NOMINAL
DN 25
à
DN 200
PRESSION NOMINALE
PN 10
à
PN 40
REVÊTEMENT
sans
Caractéristiques
- Tight-closing bottom drain ball valve
- Consisting of ball valve and actuator
- Body, Ball and shaft in stainless steel or special materials
- Different body inlet sizes and versions and a novel ball arrangement which prevents plugging
- Especially suitable for vessels of stirring machines
- For on-off operation with a particularly small leakage rate
- Exchangeable seat rings
- Particularly small installation lengths
- Straight flow
- Gaskets live loaded
- Corrosion-resistant materials to withstand corrosive process media
- DIN ISO 5211 interface as standard
- PTFE V-ring packing loaded by disk springs
- Antistatic discharge
- TA-Luft
- Blow-out-proof shaft
- Special length
- Leakage requirements according to DIN EN 12266
Accessoires
- Lever
- Manual gearbox
- Pneumatic and electric quarter-turn actuators
- Positioner
- Limit switches
- Solenoid valves
- Air filters
Options
- Extension de la tige de corps d’impulsion
- Étanchéité de sécurité de l’arbre de commande
- Différents matériaux pour le corps
- Perçage de sortie dans le boisseau
- Diamètres nominaux possibles : DN 25, DN 40 et jusqu’à DN 300
- Pression nominale possible jusqu’à PN 160
- Système d’étanchéité métallique
- Exécution haute température
- Corps avec raccords de rinçage
- Chemise de réchauffage
- Exécutions à bride selon DIN EN 1092
- Différents matériaux pour les joints
BR 22a – Pneumatique – DIN peut être combinée aux servomoteurs suivants :
Caractéristiques:
- Servomoteur à piston à simple ou double effet
- Convient aux exigences élevées des installations chimiques
- Angle d’ouverture 90°
- Pressions de commande jusqu’à 10 bar
- Couples de serrage de 5 à 11 674 Nm
- Températures de -40 à +80 °C
- Large plage de réglage des positions finales (+5°/-15°)
- Position carrée, en diagonale ou parallèle
- Indicateur de course librement paramétrable par crans de 45°
- Boîtiers de ressorts encapsulés
- Transmission sans jeu de la force grâce à un engrenage à développante
- Sens de rotation réversible sans pièces supplémentaires
- Finition de surface certifiée après un essai Kesternich et un essai au brouillard salin
- Centreur fraisé dans le boîtier
- Montage normalisé des accessoires selon VDI/VDE 3845 ou NAMUR
- Possibilités de montage simples selon DIN EN ISO 5211
- Vis de fin de course non éjectable
- Vitesses de réglage standard élevées
Caractéristiques:
- Servomoteur à piston à simple ou double effet
- Convient aux exigences élevées des installations chimiques
- Angle d’ouverture 90°
- Pressions de commande jusqu’à 10 bar
- Couples de serrage de 18 à 1702 Nm
- Températures de -40 à +80 °C
- Large plage de réglage des positions finales (+5°/-15°)
- Accès pneumatique supplémentaire à l’extrémité supérieure de l’arbre
- Position carrée, en diagonale ou parallèle
- Indicateur de course librement paramétrable par crans de 45°
- Boîtiers de ressorts encapsulés
- Transmission sans jeu de la force grâce à un engrenage à développante
- Sens de rotation réversible sans pièces supplémentaires
- Finition de surface certifiée après un essai Kesternich et un essai au brouillard salin
- Centreur fraisé dans le boîtier
- Montage normalisé des accessoires selon VDI/VDE 3845 ou NAMUR et VDI/VDE 3847
- Possibilités de montage simples selon DIN EN ISO 5211
- Vis de fin de course non éjectable
- Vitesses de réglage standard élevées
- Automatisation intégrée selon VDI/VDE 3847
