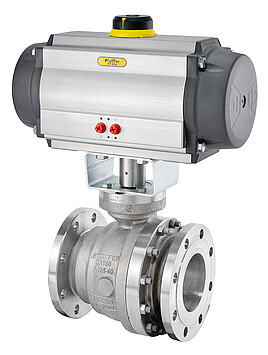

BR 26s – Pneumatique – ANSI
Vanne à boule
CONCEPTION
Vanne à boule
UTILISATION
- Basse pression
- Tout ou Rien
- Haute pression
EXÉCUTION
ANSI
TEMPÉRATURE DU FLUIDE
-196
à 550 °C /
-320.8
à
1022 °F
ALIMENTATION AUXILIAIRE
Pneumatique
DIAMÈTRE NOMINAL
NPS ½
à
NPS 32
PRESSION NOMINALE
Class 150
à
Class 900
REVÊTEMENT
sans
Caractéristiques
- Composé d’une vanne à boisseau sphérique et d’un servomoteur
- Vanne à boisseau sphérique en acier ou inox
- Matériaux résistants à la corrosion pour des fluides agressifs
- Liaison série standard DIN ISO 5211
- Garniture PTFE en chevrons précontrainte par ressorts
- TA Luft
- Arbre de commande sécurisé contre le souffle
- Fire Safe selon API 607
- Longueurs entre-brides selon DIN EN 558 ou ASME B 16.10/API 6D
- Bride selon EN 1092 ou ASME B16.5/API 6D
- Étanchéité selon DIN EN 12266 ou le standard API 598
Accessoires
- Levier manuel
- Dispositif de fermeture
- Filtre à air
Options
- Extension de la tige de corps d’impulsion
- Joints de caractéristique
- Matériaux spéciaux
- Système d’étanchéité métallique
- Joints avec ressorts des deux côtés
- Boisseau sur tourillon
- Étanchéité métallique dans le passage
- Chemise de réchauffage
- Presse-étoupe double avec raccord de contrôle
- Rainure de bride selon DIN EN 1092
- Exécution Fire Safe
- Exécution pour granulat
- Système d’étanchéité modifié
- Revêtement antiadhésif à l’intérieur du corps
- Perçages de rinçage et buses de rinçage
- Exécution basse température
- Exécution haute température
- Exécution haute pression
BR 26s – Pneumatique – ANSI peut être combinée aux servomoteurs suivants :
Caractéristiques:
- Servomoteur à piston à simple ou double effet
- Convient aux exigences élevées des installations chimiques
- Angle d’ouverture 90°
- Pressions de commande jusqu’à 10 bar
- Couples de serrage de 5 à 11 674 Nm
- Températures de -40 à +80 °C
- Large plage de réglage des positions finales (+5°/-15°)
- Position carrée, en diagonale ou parallèle
- Indicateur de course librement paramétrable par crans de 45°
- Boîtiers de ressorts encapsulés
- Transmission sans jeu de la force grâce à un engrenage à développante
- Sens de rotation réversible sans pièces supplémentaires
- Finition de surface certifiée après un essai Kesternich et un essai au brouillard salin
- Centreur fraisé dans le boîtier
- Montage normalisé des accessoires selon VDI/VDE 3845 ou NAMUR
- Possibilités de montage simples selon DIN EN ISO 5211
- Vis de fin de course non éjectable
- Vitesses de réglage standard élevées
Caractéristiques:
- Servomoteur à piston à simple ou double effet
- Convient aux exigences élevées des installations chimiques
- Angle d’ouverture 90°
- Pressions de commande jusqu’à 10 bar
- Couples de serrage de 18 à 1702 Nm
- Températures de -40 à +80 °C
- Large plage de réglage des positions finales (+5°/-15°)
- Accès pneumatique supplémentaire à l’extrémité supérieure de l’arbre
- Position carrée, en diagonale ou parallèle
- Indicateur de course librement paramétrable par crans de 45°
- Boîtiers de ressorts encapsulés
- Transmission sans jeu de la force grâce à un engrenage à développante
- Sens de rotation réversible sans pièces supplémentaires
- Finition de surface certifiée après un essai Kesternich et un essai au brouillard salin
- Centreur fraisé dans le boîtier
- Montage normalisé des accessoires selon VDI/VDE 3845 ou NAMUR et VDI/VDE 3847
- Possibilités de montage simples selon DIN EN ISO 5211
- Vis de fin de course non éjectable
- Vitesses de réglage standard élevées
- Automatisation intégrée selon VDI/VDE 3847
