SAMSON-Ventile lassen sich den individuellen Aufgabenstellungen flexibel anpassen und werden so schwierigsten Anforderungen bei rauen Umgebungsbedingungen gerecht.
Die modular aufgebauten Stellventile sind als Durchgangs-, Eck- und Dreiwegeventile in allen gängigen Druckstufen und Werkstoffen kurzfristig lieferbar. Sie sind entsprechend den Standards ANSI, DIN oder JIS konzipiert und mit verschiedenen Flanschformen und Anschweißenden erhältlich.
Bei SAMSON sind die gängigen Gehäuseformen und Anschlüsse erhältlich und dank des Baukastensystems nahezu beliebig kombinierbar. Ob Durchgangsventil mit Muffengehäuse, Dreiwegeventil mit Flanschen oder Eckventil mit Anschweißenden: SAMSON liefert für jede Gegebenheit die passende Gehäuseausführung in höchster Qualität.
Die Ventilgehäuse sind in einer Vielzahl von Werkstoffen erhältlich. Um die optimale Qualität sicherzustellen, werden die Gehäuse vor der weiteren Verarbeitung intensiv geprüft. Diese von SAMSON durchgeführten Prüfungen sind materialabhängig und werden je nach Kundenanforderung in einem Werkszeugnis oder Abnahmeprüfzeugnis festgehalten.

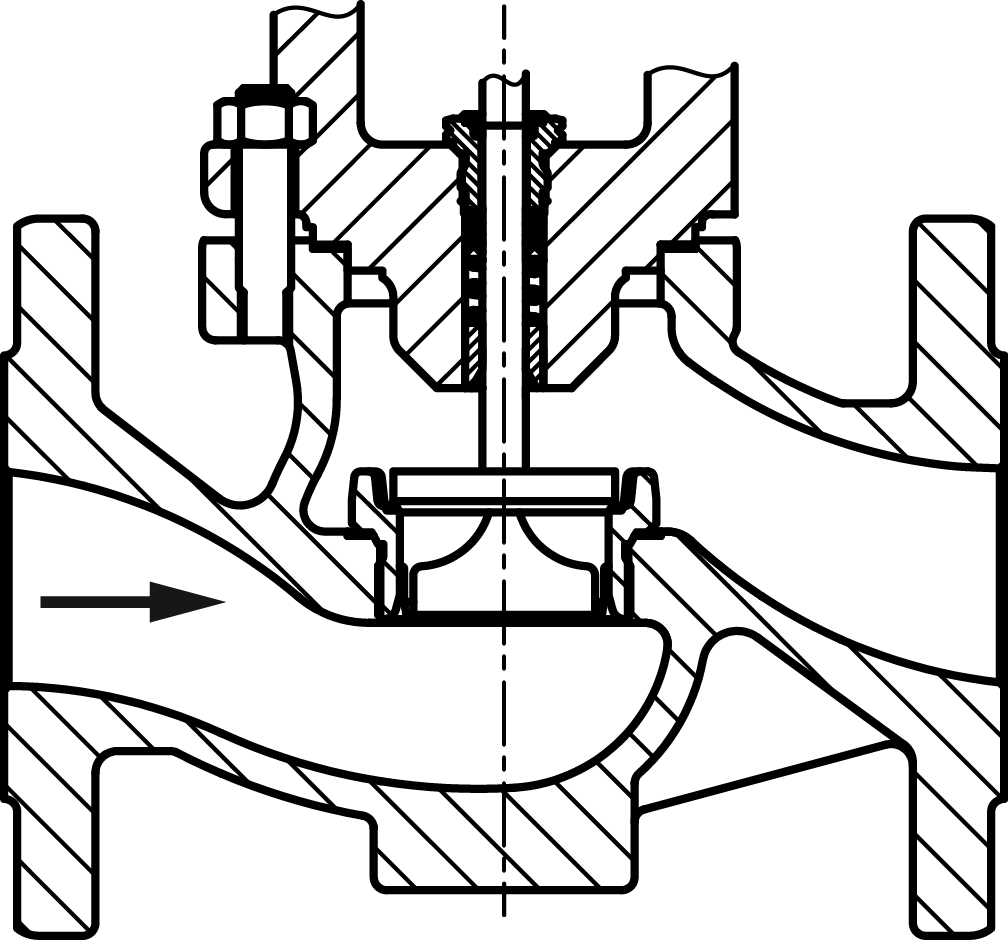

Durchgangsventil

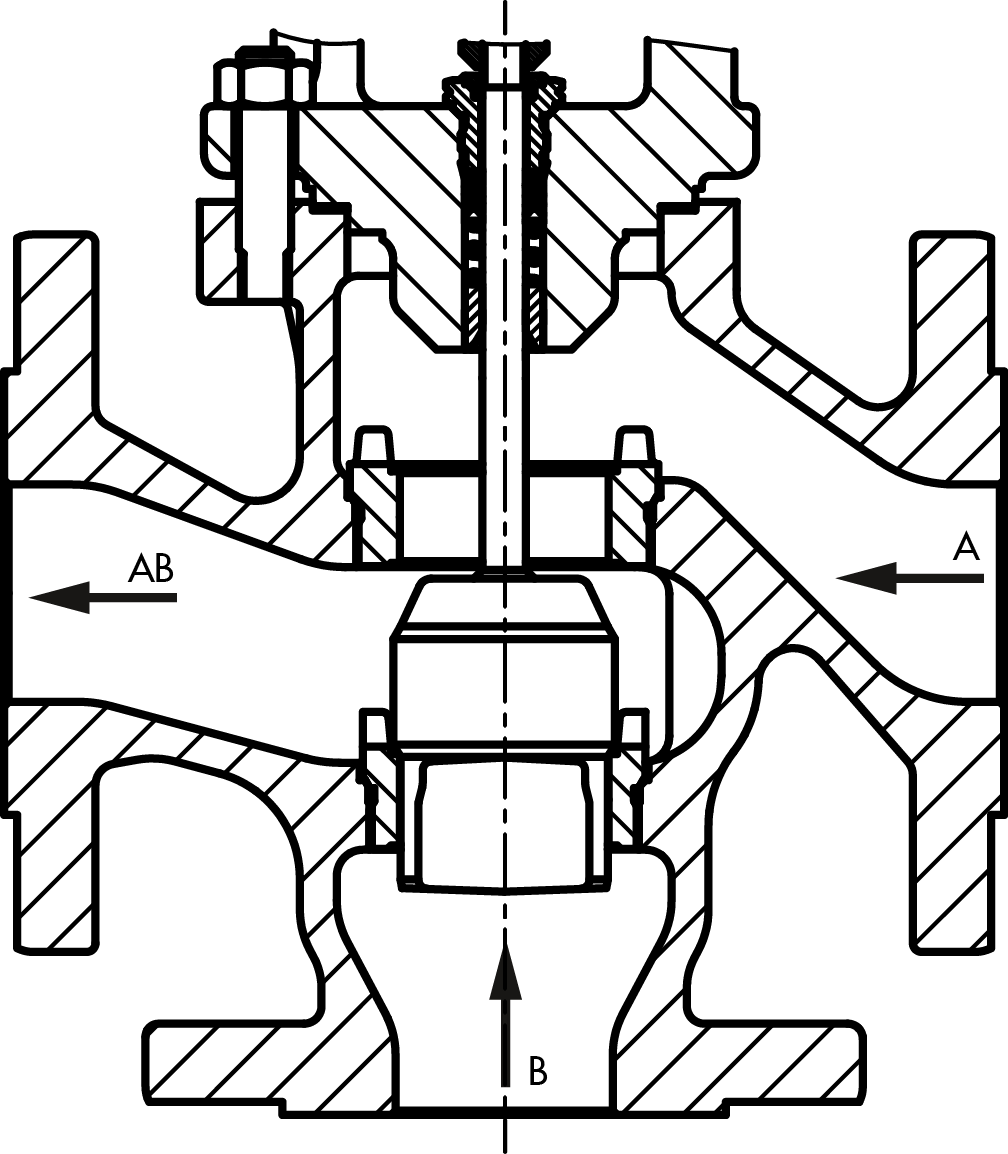

Dreiwegeventil
Eckventil
Flansche

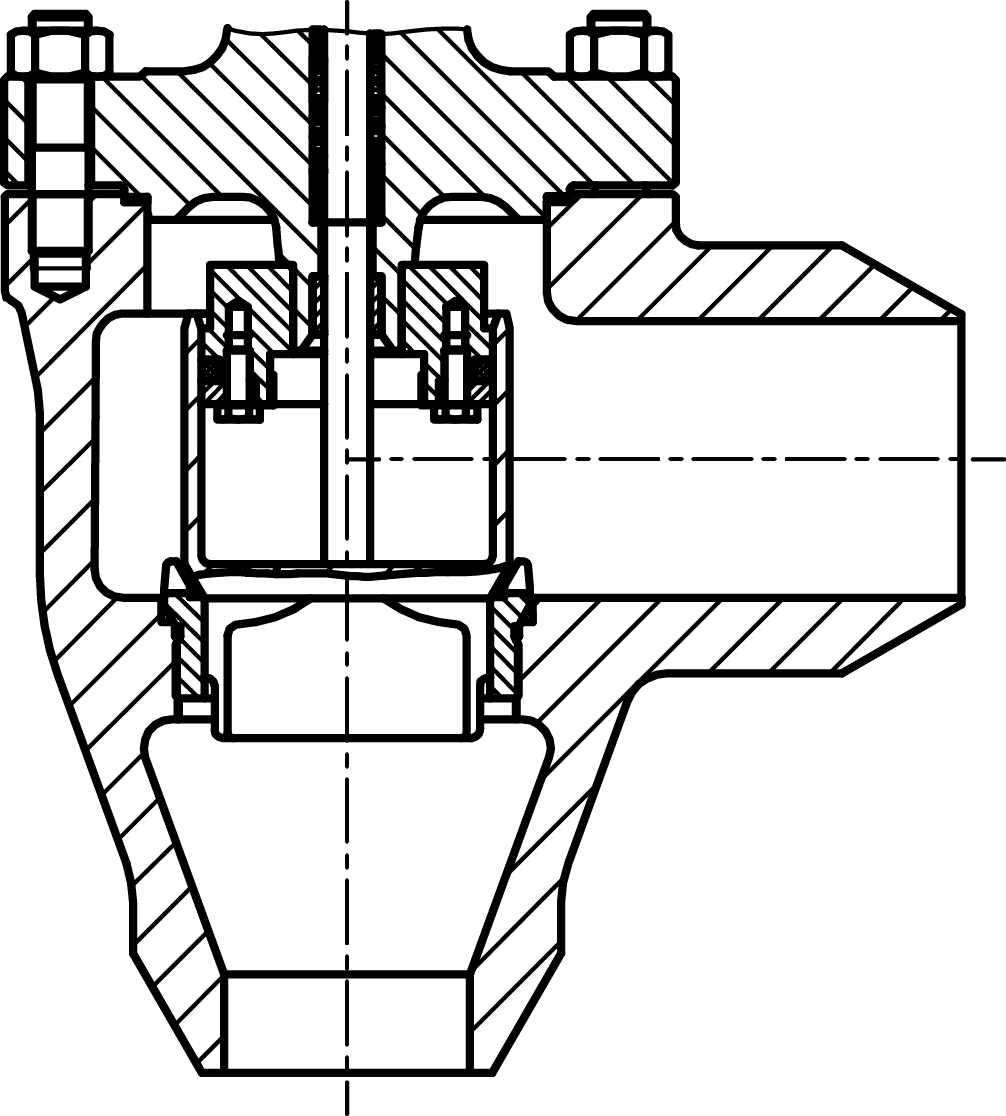

Anschweißenden

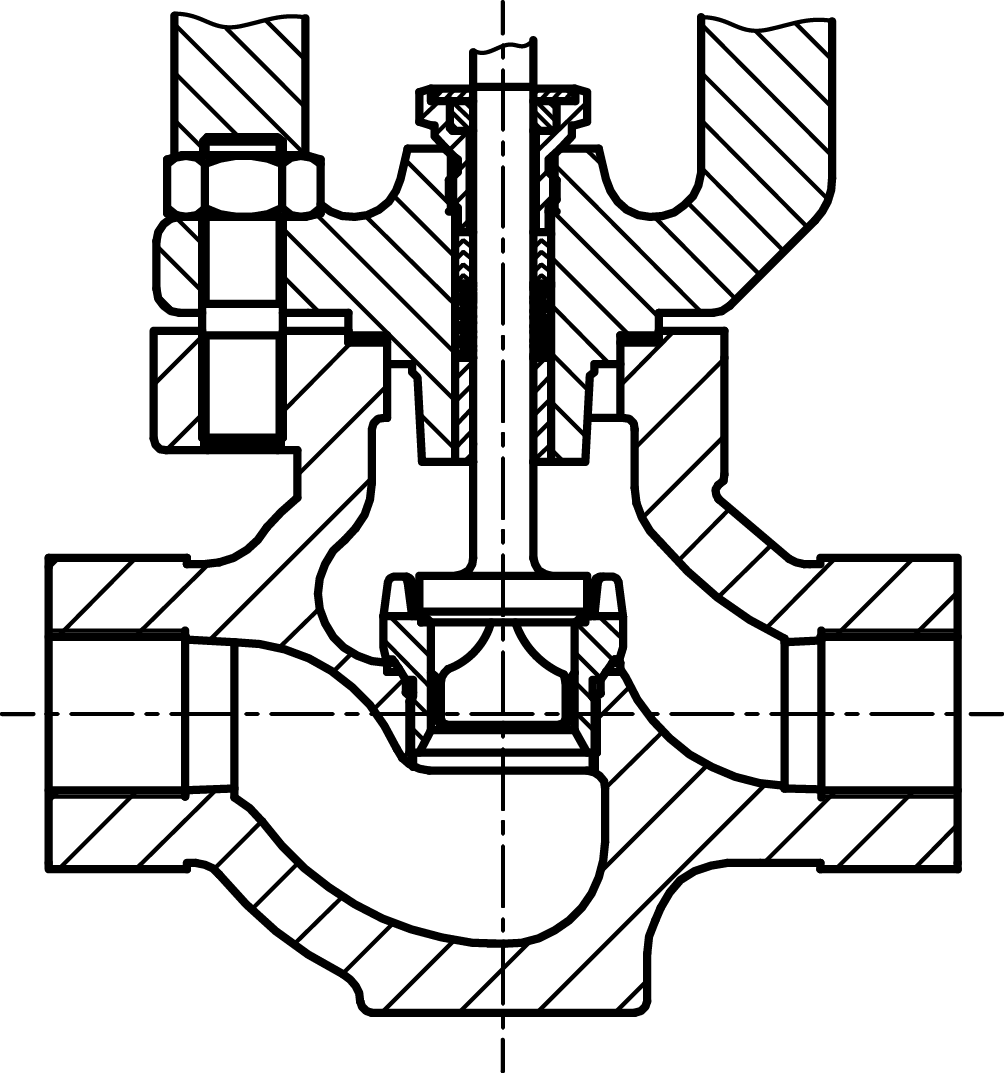

Muffen
Guss
Schmiedestahl
Stab- oder Blockmaterial
Wie dicht ein Ventil sein muss, hängt stets von der Anlage und dem darin eingesetzten Medium ab. Die Reduzierung von Leckagen ist jedoch nicht nur bei gefährlichen Substanzen relevant, sondern steht standardmäßig im Fokus. Während die innere Leckage an der Garnitur prozessentscheidend ist, wird die äußere Dichtheit an Stopfbuchspackung, Balg und Flansch von verschiedenen Normen und Gesetzen gefordert, um Emissionen zu reduzieren und die Umwelt zu schützen.
Die Ventile werden nach festgelegten Verfahren geprüft und die ermittelte Sitzleckage in Leckage-Klassen nach IEC 60534-4 bzw. ANSI/FCI 70-2 eingeteilt. Je nach Anwendung werden metallisch oder weich dichtende Sitz-Kegel-Kombinationen eingesetzt.
Metallisch dichtend
Weich dichtend

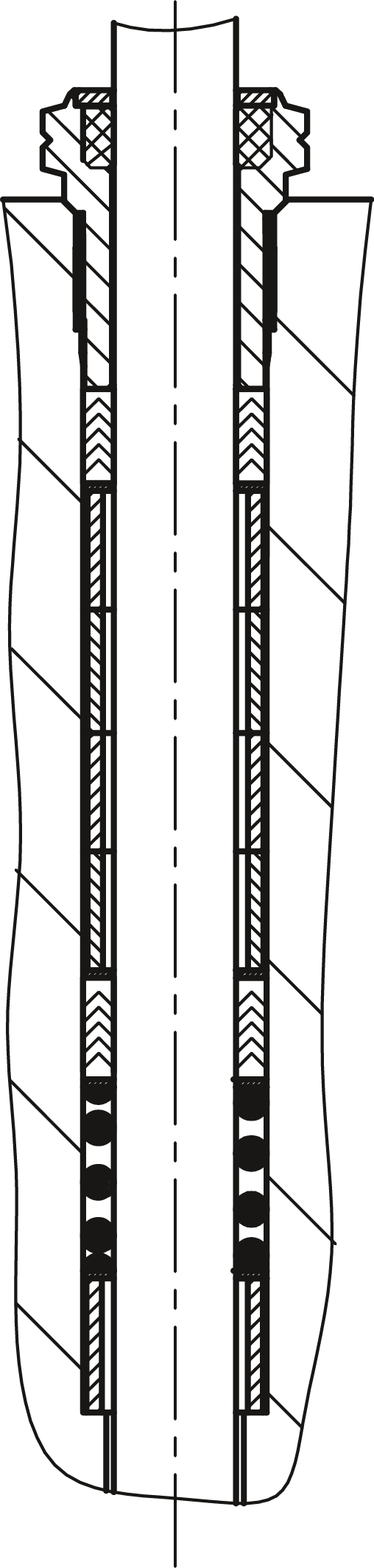

Die Stopfbuchspackungen erfüllen den Nachweis der Dichtheit nach VDI 2440 und entsprechen der TA Luft. Die ISO-Packungen von SAMSON werden in Anlehnung an EN ISO 15848 geprüft und halten auch im Dauerbetrieb temperatur-, last- und druckspezifische Leckraten ein. Für ANSI-Ausführungen gelten die Normen ANSI/FCI 91-1 und die Vorgaben der EPA (Environmental Protection Agency).
Eigenschaften
Kryotemperaturprüfungen
An Tieftemperaturventile werden besondere Anforderungen gestellt, auch im Hinblick auf die Dichtheit.
Standardmäßig werden Parabol- oder V-Port-Kegel eingesetzt. Für besondere Anforderungen stehen weitere Innengarnituren aus dem Baukasten zur Verfügung.

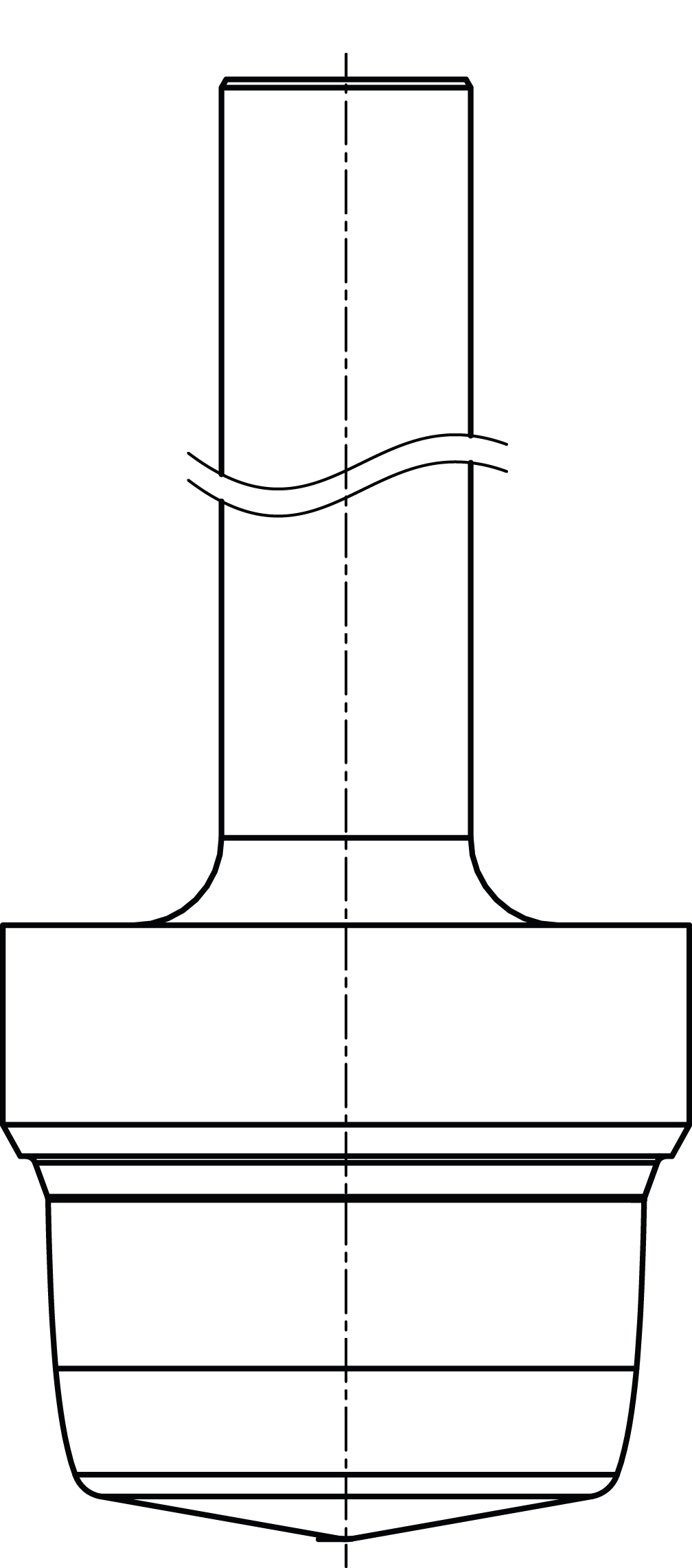

Parabolkegel sind robuste, schmutzunempfindliche Drosselkörper.

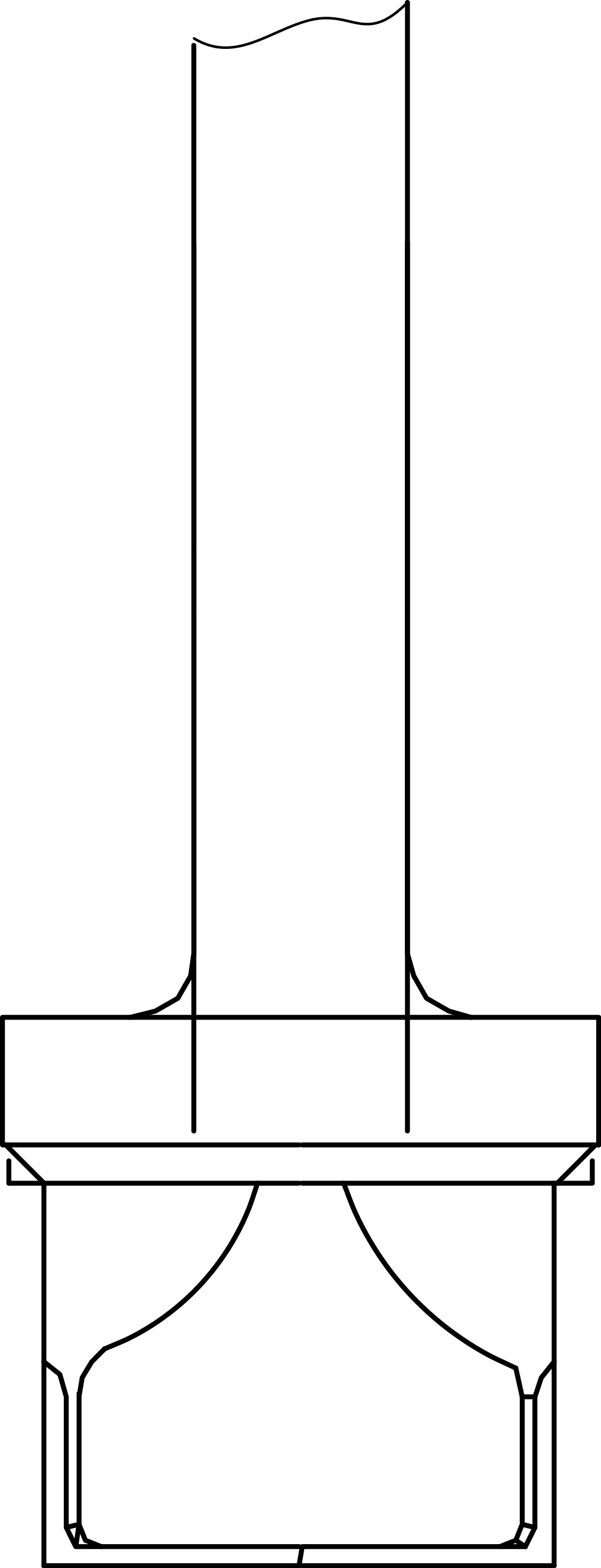

V-Port-Kegel sind mit drei V-Port-Segmenten ausgeführt, die je nach Nennweite des Ventils unterschiedlich groß ausfallen. Das Medium im Ventil entweicht durch die Segmente, sobald der Kegel aus dem Sitz gehoben wird (Ventil öffnet).

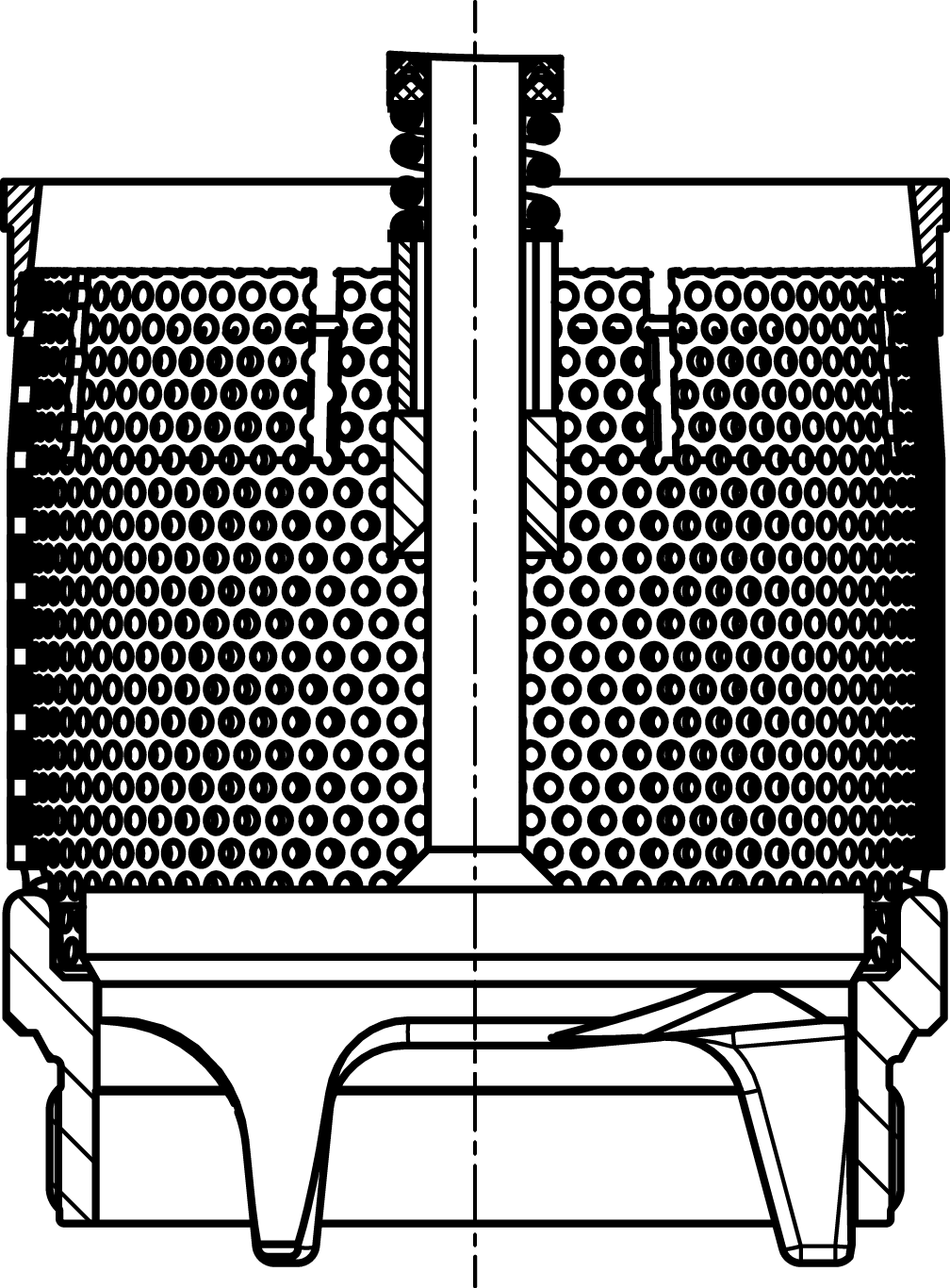

Strömungsteiler bewirken eine Verkürzung des aus der Drosselstelle austretenden Freistrahls und beschleunigen den Impulsaustausch in der Mischungszone. Dadurch werden die Geräuschemissionen bei gas- und dampfförmigen Medien reduziert.
Weitere Informationen vgl. Typenblatt
T 8081: Strömungsteiler für Stellventile

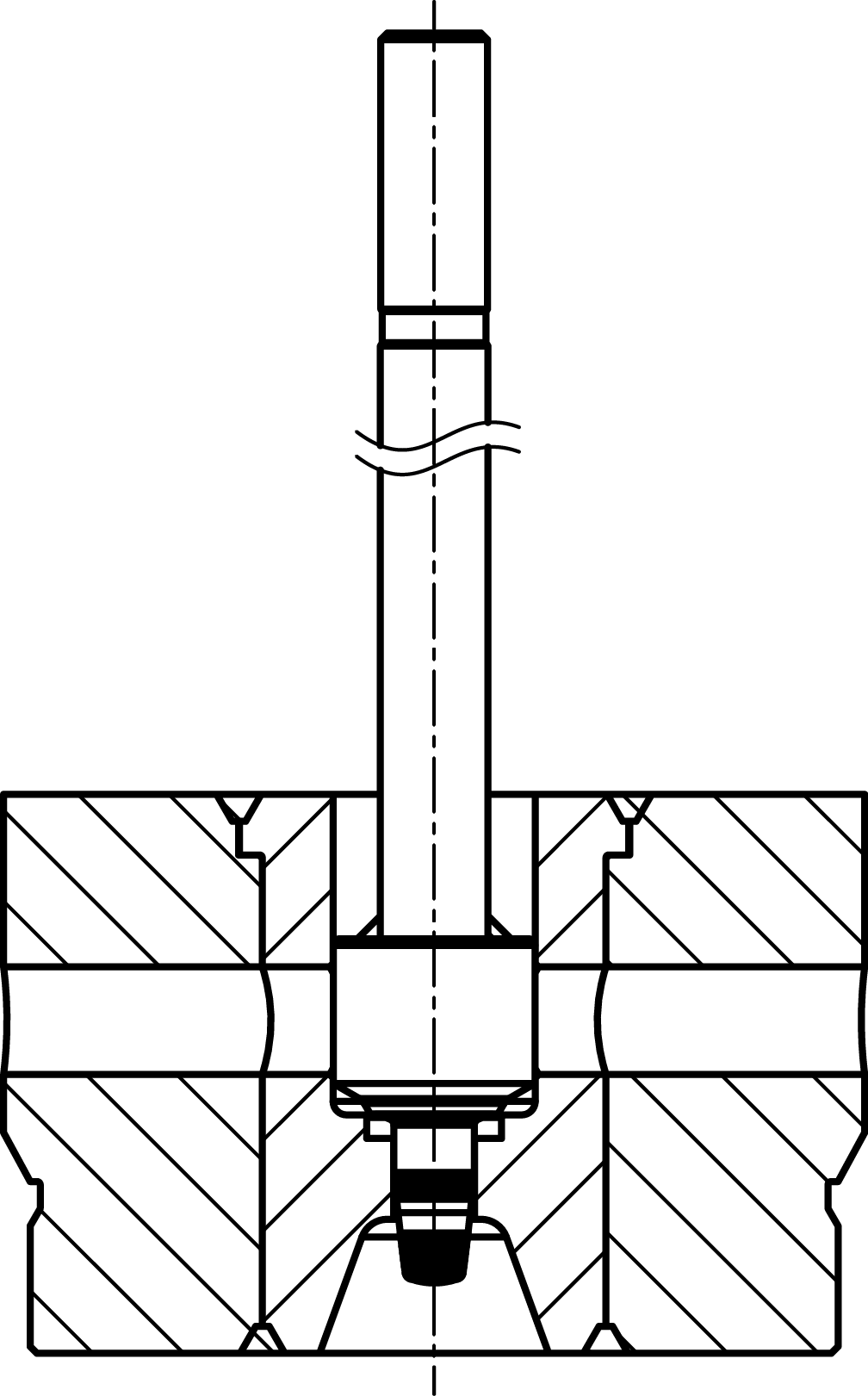

Mit der Garnitur Zero Travel 1 (ZT-1) kann eine einstufige Entspannung bei Differenzdrücken von bis zu 250 bar erreicht werden.
Weitere Informationen vgl. Typenblatt
T 8087: Stellventile mit Garnitur Zero Travel 1

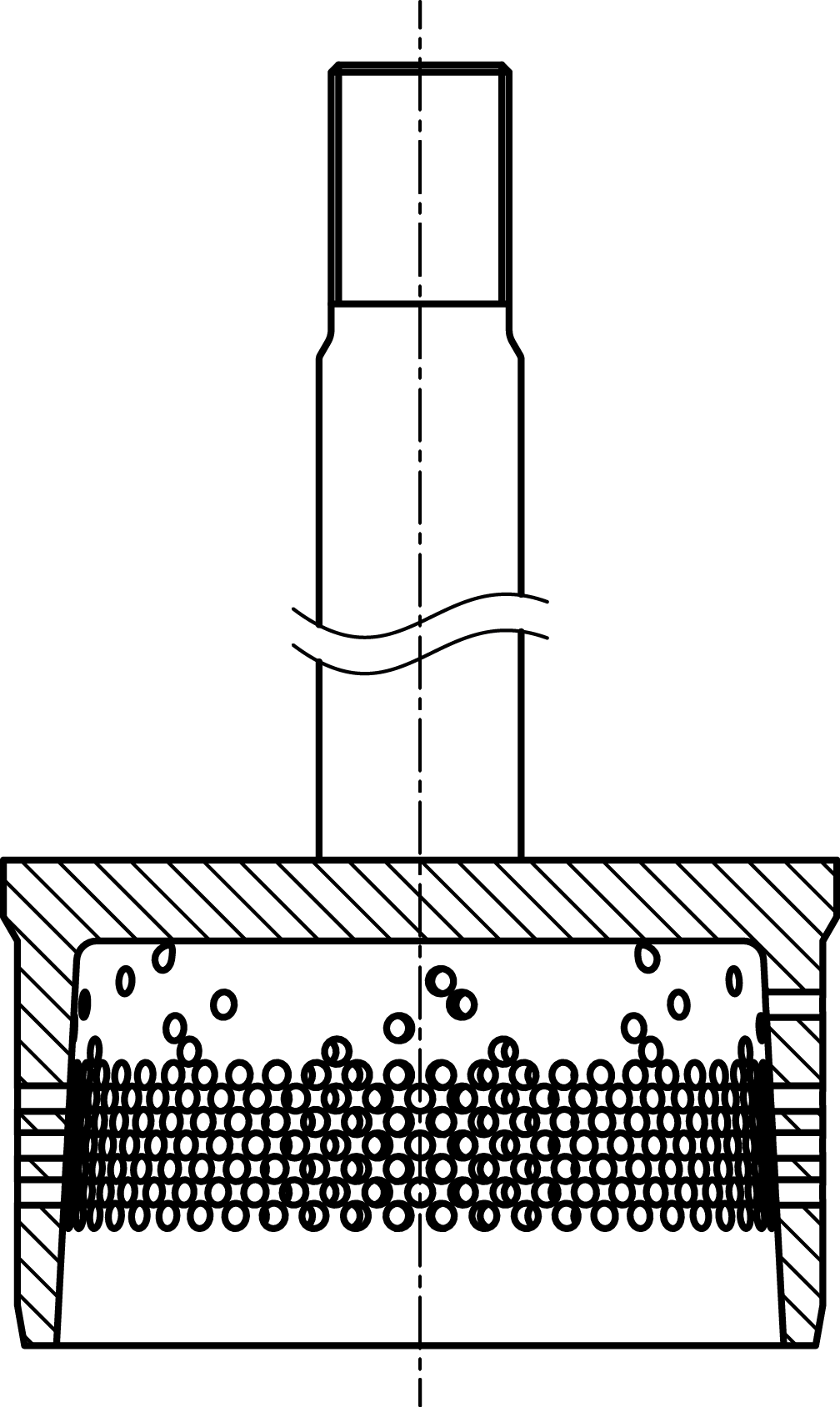

Lochkegel sind optimierte Garnituren zur Senkung des Geräuschpegels. Beim Durchströmen wird eine Strahlaufweitung erreicht, die einen geräuscharmen Impulsaustausch mit dem umgebenden Medium ermöglicht.
Weitere Informationen vgl. Typenblatt
T 8086: Stellventile mit Lochkegel

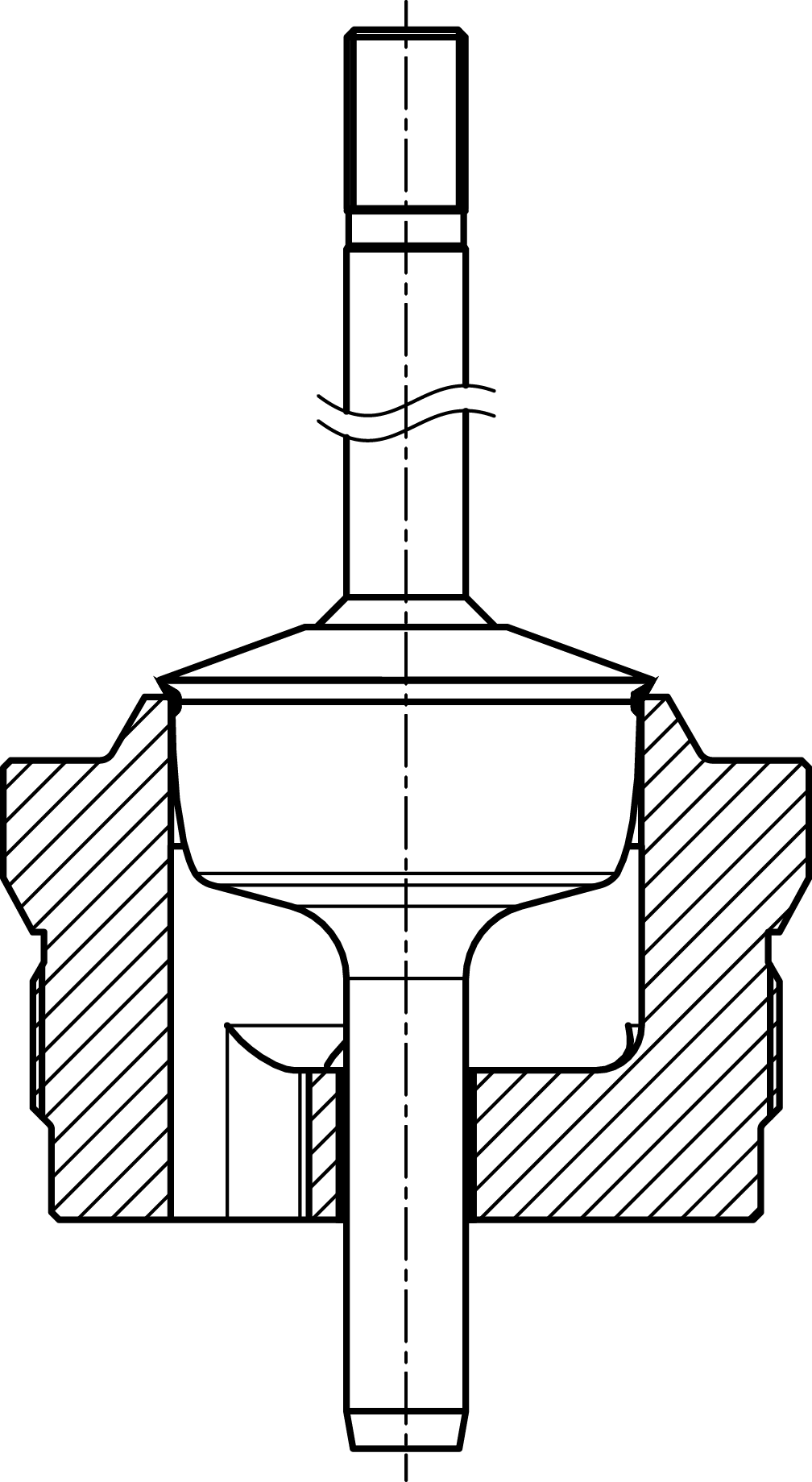

AC-Garnituren (AC-1, -2, -3 und -5) sind optimierte Garnituren zur geräusch- und verschleißarmen Entspannung von Flüssigkeiten. Die AC-Garnituren sorgen für einen allmählichen Druckabbau über mehrere Drosselstufen und verhindern so Kavitation.
Weitere Informationen vgl. Typenblatt
T 8082: Pneumatische Stellventile mit AC-1- oder AC-2-Garnitur
T 8083: Pneumatische Stellventile mit AC-3- oder AC-5-Garnitur
Stellitierte® oder vakuumgehärtete Innengarnituren
Diese Innengarnituren werden mit Stellite® oder im Vakuumofen gehärtet, um den Einsatz bei erodierender und abrasiver Beanspruchung zu ermöglichen.

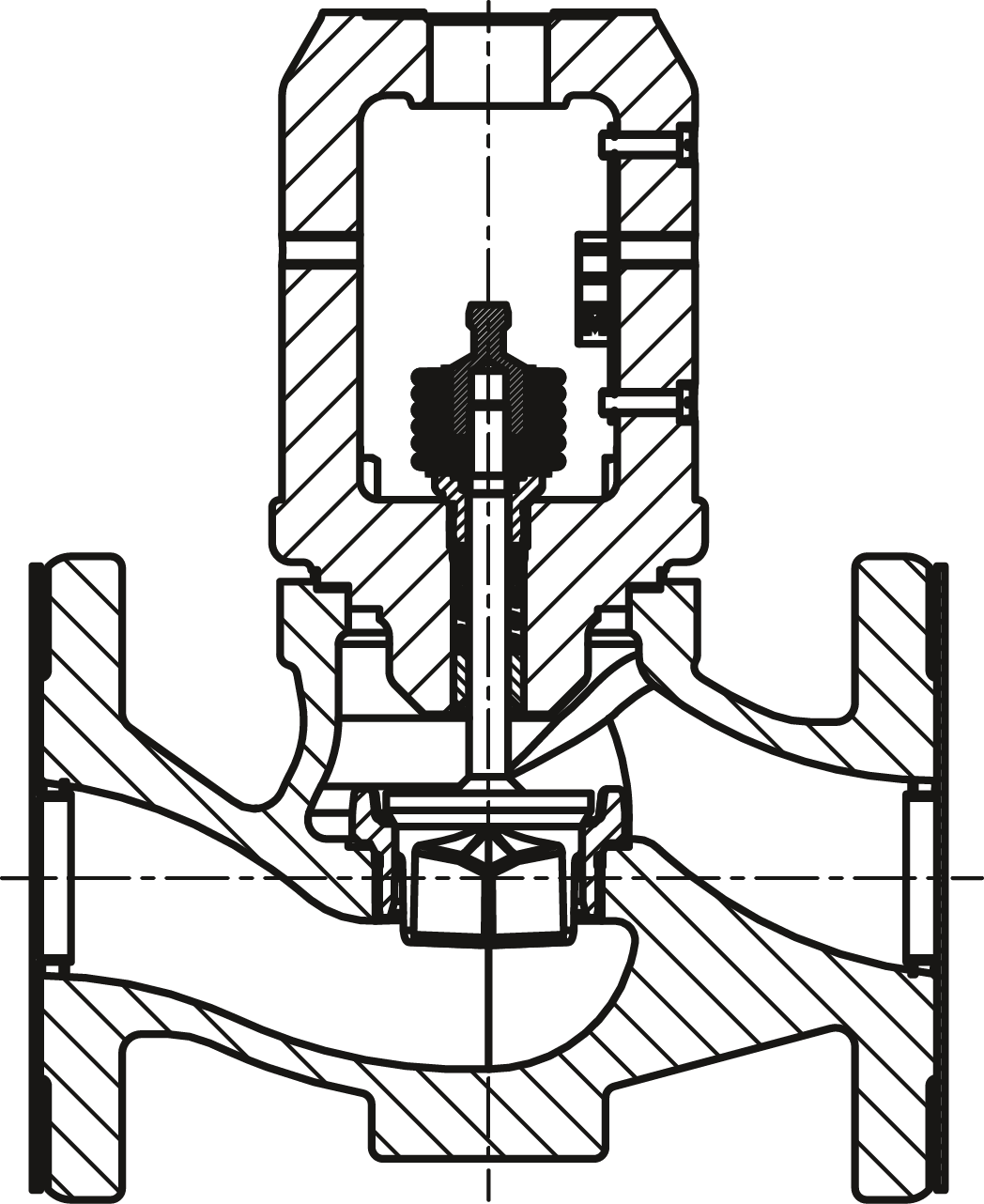

Das Oberteil schließt das Ventil nach oben ab und nimmt Stopfbuchse und Kegelstangenführung auf. Als drucktragendes, mediumsberührtes Teil unterliegt das Oberteil den gleichen Materialanforderungen wie das Gehäuse.
Das Oberteil dient dem Aufbau des Antriebs oder eines Jochs und schließt das Ventil nach oben ab. Am Joch befindet sich die genormte NAMUR-Rippe, die den einfachen, standardisierten Anbau eines Stellungsreglers oder anderer Peripheriegeräte ermöglicht.
Bauart 240 (bis DN 150/NPS 6):

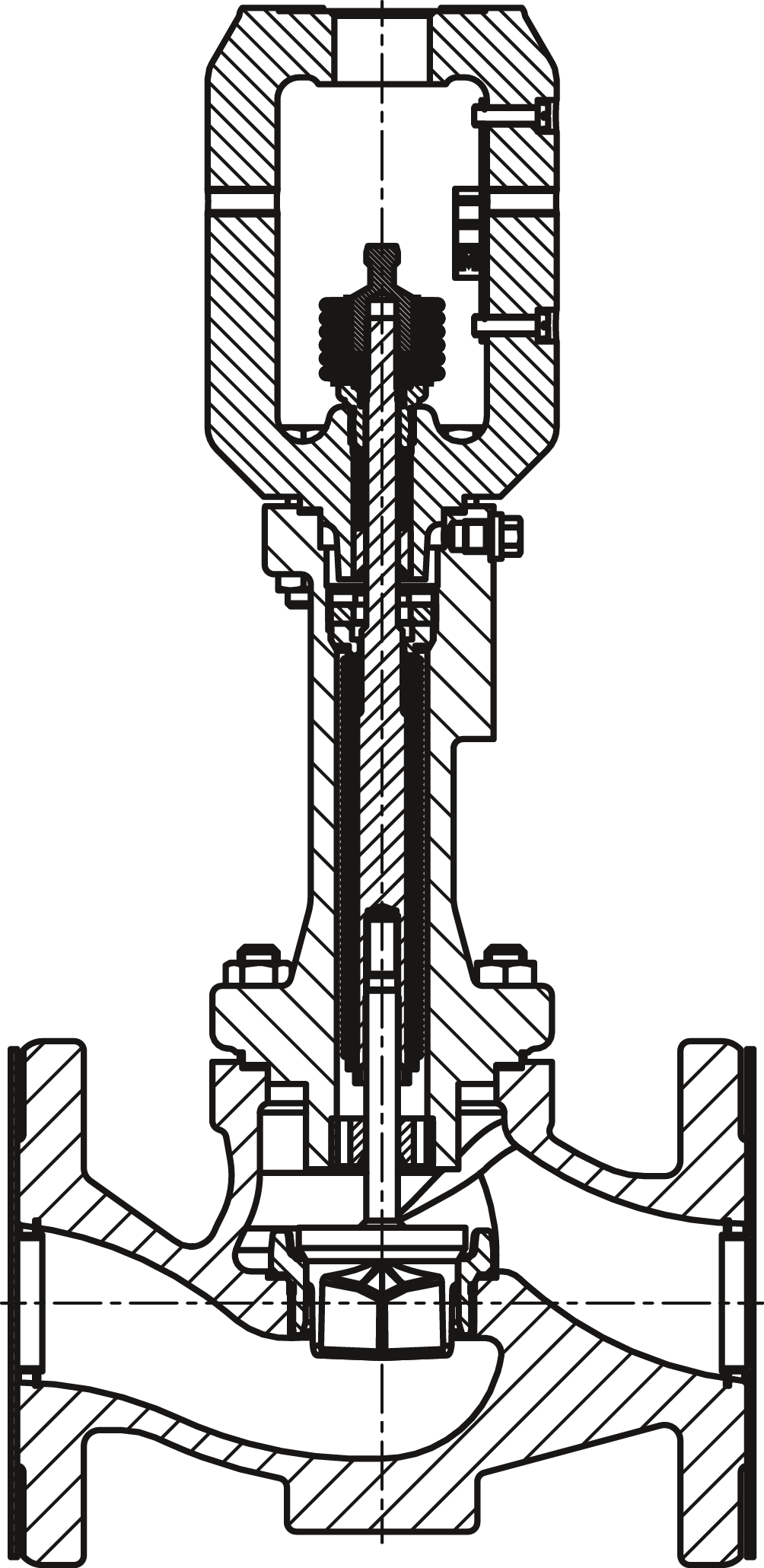

Das Balgteil ist eine metallische Dichtung, die zusätzlich zur Stopfbuchspackung zwischen Antrieb und Ventil eingebaut wird, um die Kegelstange abzudichten.
Das Balgteil hat gleichzeitig eine ähnliche Funktion wie ein Isolierteil, da es einen Abstand zwischen Medium und Packung/Antrieb schafft und so die empfindlichen Packungs-/Antriebsteile vor extremen Temperaturen schützt.

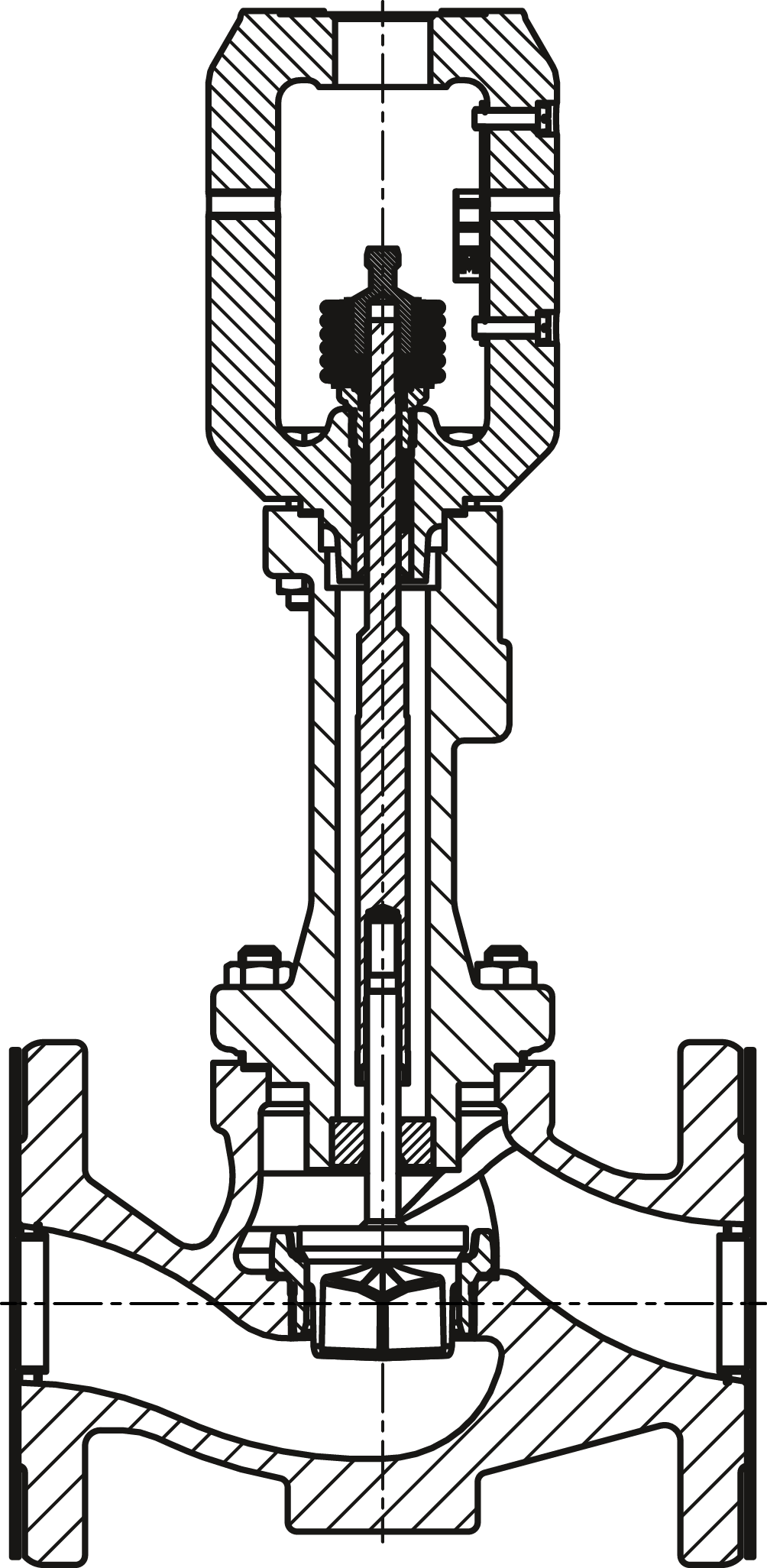

Das Isolierteil ist ein Zwischenstück zum Aufbau einer Distanz zwischen Packung/Antrieb und Medium.
Tieftemperaturventile:
Bevorzugt werden pneumatische Stellventile von SAMSON mit den seit langem betriebsbewährten pneumatischen Antrieben Typ 3271 und Typ 3277 ausgestattet. Standardisierte Schnittstellen (IEC 60534-6-1 und VDI/VDE 3847) sowie der von SAMSON entwickelte Direktanbau beim Typ 3277 ermöglichen die einfache Ausrüstung der Antriebe mit Anbaugeräten wie Stellungsregler, Grenzsignalgeber und Magnetventil. So können die Performance des Antriebs und die Funktion des Stellventils zusammen mit dem SAMSON-Baukastensystem leicht zu sicherheitsgerichteten, automatisierten und schnellen Armaturen ausgebaut werden.
Im Zeitalter von Industrie 4.0 ist die Einbindung von Stellventilen in Leitsysteme eine Selbstverständlichkeit. Ventil- und Diagnosedaten werden in digitalen Feldgeräten gesammelt, gespeichert, analysiert und an das Leitsystem kommuniziert. Ebenso können die Daten über das Leitsystem an das Feldgerät weitergegeben werden. Als Feldgerät werden in der Stellventiltechnik üblicherweise Stellungsregler, vereinzelt auch Grenzsignalgeber eingesetzt, die an das Stellventil angebaut werden.
Stellungsregler vergleichen den von einer Automatisierungseinrichtung (Regler, Leitstation, Prozessleitsystem) kommenden Sollwert mit dem Hub des Ventils und liefern als Stellgröße einen pneumatischen Stelldruck (pst), der an den Antrieb weitergegeben wird. Digitale Stellungsregler von SAMSON sind darüber hinaus in der Lage, Betriebsdaten zu sammeln, auszuwerten und zu kommunizieren.
Die Ventildiagnose EXPERTplus von SAMSON dient zur Fehlererkennung und vorausschauenden, zustandsorientierten Wartung von Ventilen mit pneumatischen Antrieben. Die gesamte Diagnosefunktionalität ist vollständig im Stellungsregler integriert und bietet eine Vielzahl von Funktionen zur Früherkennung von Fehlzuständen bei Regelventilen und Auf/Zu-Ventilen.
Mit SAM DIGITAL können die Diagnosedaten aller in der Anlage befindlichen Messstellen dokumentiert und im weiterführenden Kontext bewertet werden.
