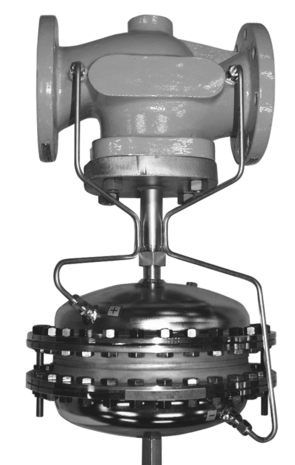

42-10 RS - DIN
Rückströmsicherung zur Absicherung von Stickstoff- und Druckluftnetzen gegen Rückströmung aus direkt angeschlossenen Systemen
EINSATZ
- Regelung des Differenzdrucks
MEDIUM
Luft und nicht brennbare Gase
AUSFÜHRUNG
DIN
MEDIUMSTEMPERATUR
-10
bis 80 °C /
14
bis
176 °F
NENNWEITE
DN 15
bis
DN 150
NENNDRUCK
PN 25
bis
PN 40
FUNKTION
- Differenzdruckbegrenzer
ANWENDUNG
- Ventil schließt bei sinkendem Differenzdruck
EINBAU
- Vorlauf
SOLLWERT DIFFERENZDRUCK
0.2 bar / 2.9 psi
Merkmale
- Rückströmsicherung zur Absicherung von Stickstoff- und Druckluftnetzen gegen Rückströmung aus direkt angeschlossenen Systemen
- Bei Membranbruch übernimmt die verbleibende Arbeitsmembran die Funktion
- Sichere Funktion auch bei Energieausfall oder Fehlfunktion anderer Geräte im Regelkreis
- Membranbruchanzeige
- Regler als einbaufertige Einheit ohne Zusatzgeräte
Ventil 2422
- Sollwerteinstellung an Stellmutter
- Federbelastetes Einsitzventil mit Vor- und Nachdruckentlastung
- Geräuscharmer Normalkegel
Zubehör
- Schneidringverschraubungen
- Drosselverschraubung
- Nadeldrosselventil
- Ausgleichsgefäß
- Doppelanschluss für Regler
- Steckblende
- Vorschweißflansch mit Schneidringverschraubung
- Steuerleitungsanschluss
- Vormontierte Steuerleitung mit Zubehör (Montageeinheit)
Optionen
- Membranbruchanzeige mit zusätzlichem Druckschalter
Ventil 2422
- Ausführung mit Strömungsteiler
- Ventilinnenteile aus FKM
- Korrosionsfeste Ausführung
Information
T 3000-1
Übersichtsblatt:
Auswahlkriterien für Differenzdruck-, Volumenstrom- und Kombinationsregler
Bauart 42
[DE][EN]T 3009
Rückströmsicherung Typ 42-10 RS
[DE][EN]T 3095
Zubehör · Differenzdruck- und Volumenstromregler
[DE][EN]T 3000
Übersichtsblatt:
Differenzdruck- und Volumenstromregler ohne Hilfsenergie
Bauart 42
[DE][EN]
